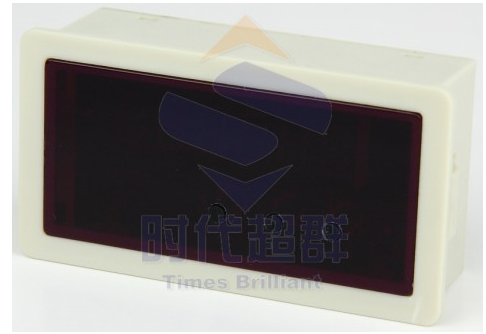

·产品外观

·功能特点

l控制轴数     ：单轴；

l指令特点     ：任意调速；

l****输出频率 ：50KHz（特别适合控制细分驱动器）；

l手动运行功能：手动调整正反转，及转速；

l电源         ：DC:12V-24V

·基本使用方法

本控制器一共有三个按键，现规定按键从左到右三个按键,分别定义为OK键,左键,右键控制器上电后,按下左键或者右键启动电机电机运行中,可以按OK键停止电机，电机运行中,可以通过左键降低运行速度,右键提高运行速度.长按可快速调节.

·接口说明

注：由于控制器输入未使用隔离光藕，而直接使用PNP三极管来实现，建议用户使用有源（如接近开关等）信号，保证无输入信号端上为可靠的高电平信号，不用的输入口****和24V短接起来，以保证系统的稳定可靠，和去掉不必要的干扰。
