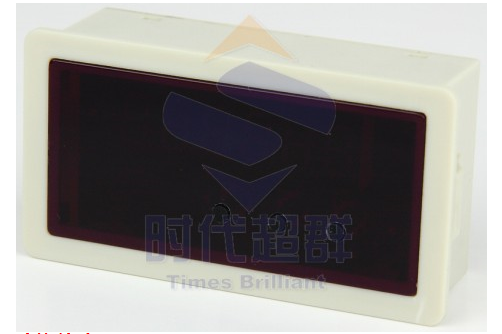

·产品外观
·系统特点
l控制轴数 :单轴;
l指令特点 :任意可编程(可实现各种复杂定位控制); l****输出频率 :25KHz(特别适合控制细分驱动器); l编程条数 :****99条; l输入点 :4个(非隔离); l输出点 :1个(非隔离); l一次位移范围 :-99999 ~ +999999; l工作状态 :自动运行状态、手动运行状态、程序编辑状态、参数设定状态; l升降速曲线 :本控制器****特点,多条曲线可任意设定(可分别设定升速和降速,满足不同要求, 如:快升慢降、慢生快降); l显示功能 :6位数码管可显示坐标、延时、计数等,指示灯可显示手动/自动/编辑状态; l自动运行功能 :可编程,通过面板按键控制自动运行的启动和停止等操作; l手动运行功能:可调整位置(手动的点动速度和点动步数可设定); l参数设定功能 :可设定起跳频率、升降速曲线、手动长度、手动速度; l程序编辑功能 :可任意插入、删除和修改程序; l编程指令 :共10条指令;支持50行程序; l电源 :DC:12V-24V 注:本控制器虽然小巧,但功能完善强大,其性能可比市场上的智能单轴控制器,比起其他简易控制器,优越性更加明显。 ·使用说明
本控制器一共有三个按键,6位数码管显示和一个指示灯。控制器上电后,默认显示系统坐标000000,现规定按键从左到右依次为:SET、LEFT、UP。按SET键,指示灯会从灭变亮,再次按SET键,指示灯会闪烁,这代表了控制器的三种状态。下面对这三种状态进行介绍。指示灯灭:手动状态,可用按键LEFT、UP控制电机正反运行指示灯亮:编辑状态,此时按LEFT可进入程序编辑;按UP键可进入参数编辑。进入编辑后,当光标在序号处闪烁时,长按SET键,当显示内容变化时,抬起SET键,即可退出编辑状态指示灯闪:按下LEFT键会自动运行控制器中保存的程序,按UP键,则提示ZERO__,并闪烁,此时按下SET键,控制器会自动返回程序零点,如果再次按UP键,回零提示消失,取消操作。 |
