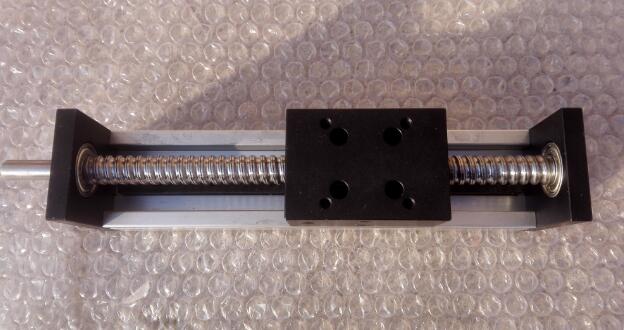

CBX系列线性滚珠丝杠直线导轨滑台CBX1204-100,有效行程100mm，伸出轴长25MM，可用于加装手轮，联轴器链接电机等。丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，有效行程可做到1400mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机，60闭环伺服电机等。
线性导轨的特点 1、四方向等载受负荷力 导轨滚动体设计为特殊的压力角，决定其径向，反径向和水平方向可承受等额载荷 水平承载50KG 垂直承载10KG 2、高刚性，高负荷 导轨采用特殊的四列圆弧沟槽设计，增大了接触面积，相对两面列式沟槽承受载荷能力，接触刚度和系统刚度都大有提高。 3、高精度 导轨采用高精度特性专机多面同时磨削，激光检测等先进手段，易于保证导轨的制造精度。 4、平滑，低噪，环保无污染 导轨返向器采用特殊的合成树脂制作的返向，导向系统，并拥有特殊的返向系统设计，因而可达到平滑而低噪的直线运动。 5、结构小型化 导轨端面和刚性达到****化设计，端面小而刚性大，因而可实现机床小型化的目的。 搭配推荐套装

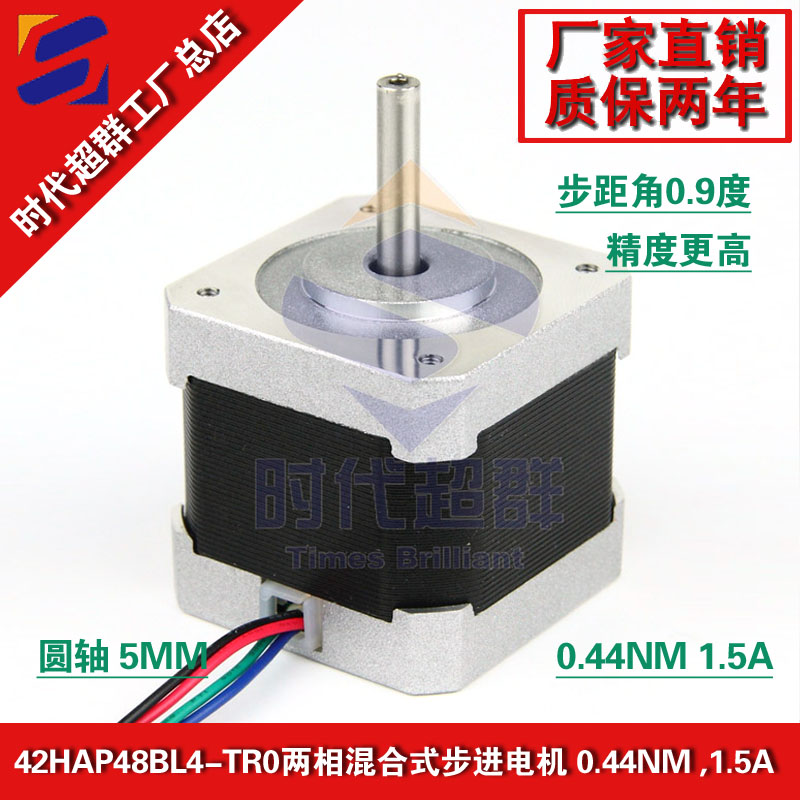

42HAP48BL4-TR0两相混合式步进电机，机身高34MM，扭矩0.44N.m，电流1.5A，轴径Φ5MM，圆轴，轴长24mm，可根据客户要求定制，广泛适用范围于激光、医疗、纺织、安防等行业。
型号
| 步距角
| 静转矩
Nm | 电压VDC | 电流
A | 轴长
mm | 轴径
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(双出轴)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| | 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
联系方式：QQ:467102884 电话：13811070445（刘女士）
红=A+ 蓝=A- 绿=B+ 黑=B-
适配驱动ZD-2HD330性能两相步进电机驱动器具有高集成度、高可靠性；接口采用高速光耦隔离；****输出电流3A；****输入电压：DC 32V(峰值)；内部每秒0-10K脉冲，实现简单控制；适用于42、57系列步进电机；整步、2、4、8、16、32、64、128细分可选；短路、过流、过热保护功能自动保护；自动半流锁定，减少待机发热；支持脱机、使能、锁定等功能。
联系方式：QQ:467102884 电话：13811070445（刘女士）
