2.5NM大扭矩步进电机配RV25蜗轮蜗杆减速机小体积、大力矩(LP)
2017年9月29日

步进电机是一种将电脑脉冲信号转变为角位移或线位移的开环控制精密驱动元件,在非超载情况下,只要控制驱动器发出的脉冲频率与脉冲数,就能准确地控制电机的转速与停止位置,而不受负载变化的影响,加上步进电机只有周期性位置误差而无累积误差等运动特点,在控制电机领域,与伺服电机、 无刷直流电动机相比,步进电机是一种精度高,控制简单、成本低廉的驱动方案。



上图为时代超群60系列步进电机60HBP99AL4-TF0, 步距角1.8°,扭矩2.5N.m,电流3A,机身高99MM,轴径Φ8MM,铣扁,出轴长21mm,八线,采用永磁硅钢片造,低碳环护,力矩,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。广泛适用范围于激光、医疗、纺织、安防等行业。

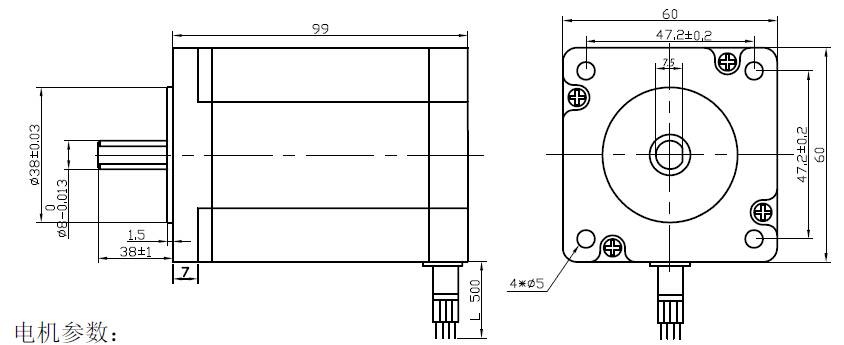

产品尺寸图如下:


红=A+ 绿=A-   黄=B+ 蓝=B-



可以搭配蜗轮蜗杆减速机,蜗轮蜗杆减速机的主要特点是具有反向自锁功能(但不是所有的,一般较大速比的具有自锁力),可以有较大的减速比,输入轴和输出轴不在同一轴线上,也不在同一平面上。但是一般体积较大,传动效率不高大概60%,精度不高,但是价格便宜。


配套ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。

联系方式:QQ:467102884  电话:13811070445(刘女士)
