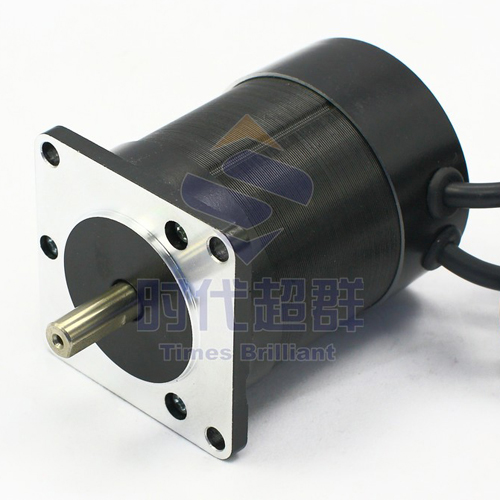

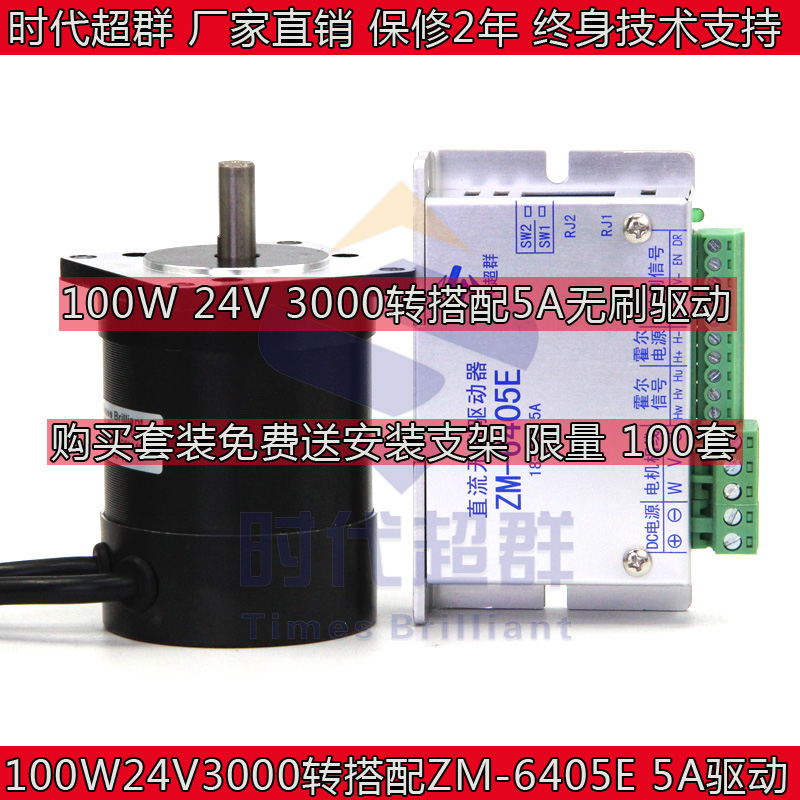

57直流无刷电机/控制器/驱动/套装100W 24V3000转 配套驱动器ZM-6508 (ssz)
2017年10月14日

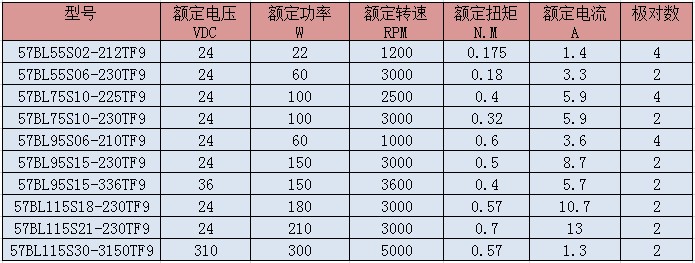

1111





联系电话18010107261史先生



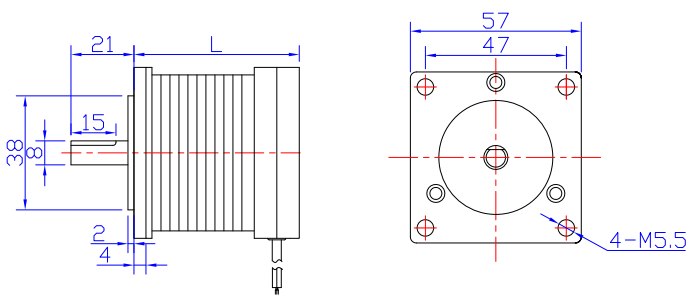

L=75




联系电话18010107261史先生






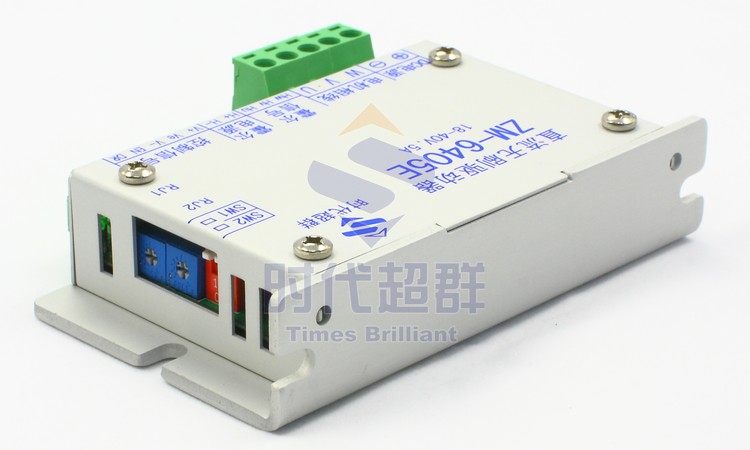

产品特点


  • 高集成度高可靠性无刷直流(BLDC)电机控制器

  • 三相全桥,PWM斩波方式

  • 闭环稳速,大负载时电机仍能保持转速

  • 纯硬件设计,高速度,高抗干扰能力

  • 周波限电流方式,保护更加精确快速

  • 低发热,大功率







主要功能


  • 欠电压(13V)、过热(>150)自动保护

  • 堵转6秒自动保护

  • 霍尔错误保护

  • 输出限流线性可调:1.5-5A

  • 支持内置电位器、外接电位器、模拟电压和PWM调速

  • 带有使能功能

  • 具有缓启动功能,避免电流过冲,有效保护电机





产品工作条件






项目

最小

额定

最大

单位

环境温度

-30


60

输入电压(DC)

18


40

V

输出电流

1.5


5

A

适用电机转速

0


20000

rpm

霍尔信号电压

4.5

5

5.5

V

霍尔驱动电流


10


mA

外接调速电位器


10K


Ω

模拟调速电压(Ve)

0


5

V

PWM调速信号电压

4.5


5.5

V

PWM调速信号占空比

0


100

%

控制接口电压

H

3

5

24

V

L

0

0

0.5

V

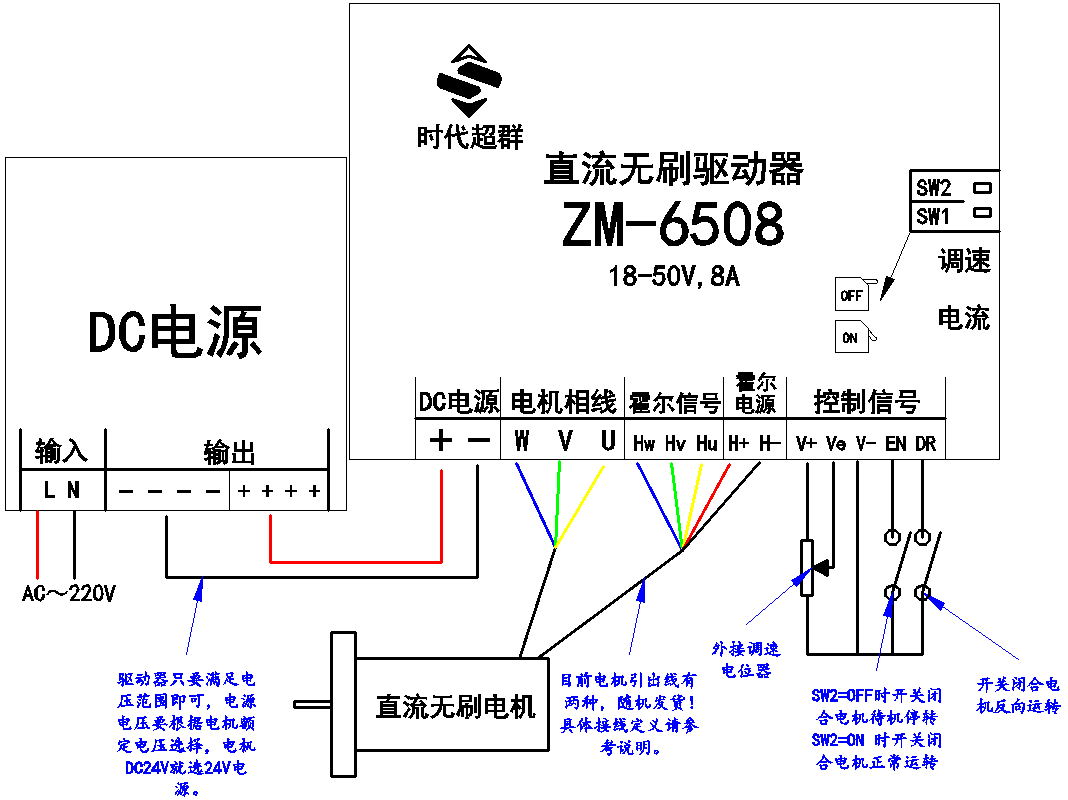

接口定义






名称

说明

/负极

直流电源输入,18-40V

U,V,W

驱动输出,接电机相线

Hu,Hv,Hw

霍尔信号,接电机霍尔信号线

H+,H-

霍尔电源,接电机霍尔电源线

V+

外接电位器调速正极,不使用时悬空。

Ve

外接调速信号,可外接电位器、模拟电压或PWM注①

V-

外接调速参考地

EN

使能,当拨码SW2off状态时,悬空或高电平时为正常,低电平待机,当拨码SW2on状态时,悬空或高电平为待机,低电平为正常。

DR

方向,悬空或高电平时为正转,低电平反转

电源灯

绿色,通电后长亮

RJ1

电机启动的快慢变化

RJ2

内部调速电位器,顺时针旋转,电机转速由0-****

SW1拨码

内外部调速切换,ON:内部  OFF:外部

SW2拨码

使能功能切换,ON:高电平悬空为待机,OFF:低电平待机



注①:使用此功能时请确认驱动器侧面的“切换”拨码为OFF状态
