时代超群DM系列高性能伺服电机驱动器采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。****高品质保证。 客户从我公司购买了一套3.8KW高压交流伺服电机驱动套装，使用一段时间跟我们反映驱动器只有一个方向没有另外一个方向是什么原因呢?

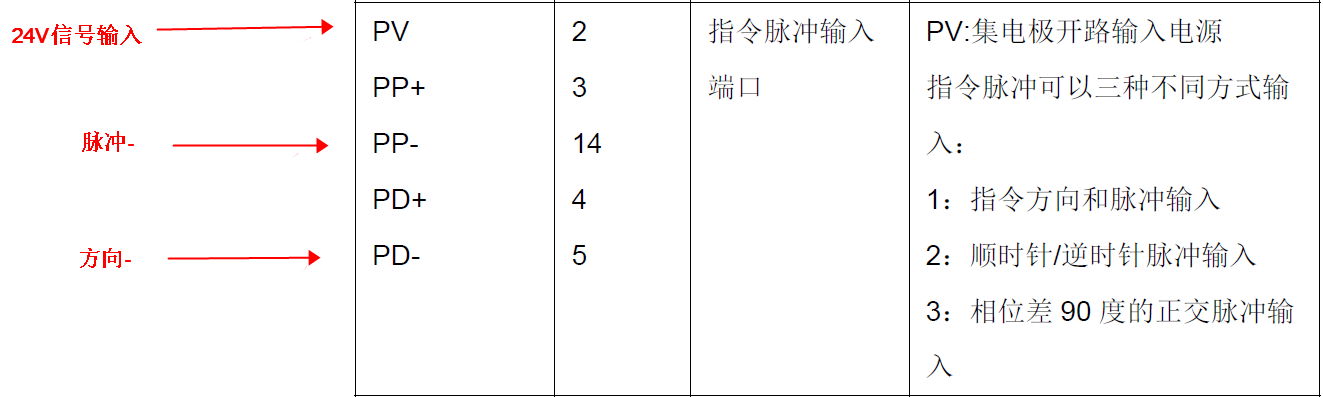

打开驱动器外壳，我们发现CN2控制端口的内部电阻已经烧坏，通过烧坏的位置我们断定，客户一定是控制端口接错线，把24V接到5V信号上了，所以导致端口部分烧坏，没有了方向。需要从新更换电阻。 下面普及一下时代超群交流伺服电机控制端口接线注意事项 1.如果客户用PLC控制，输出信号是24V的，那么按照如下方式接线

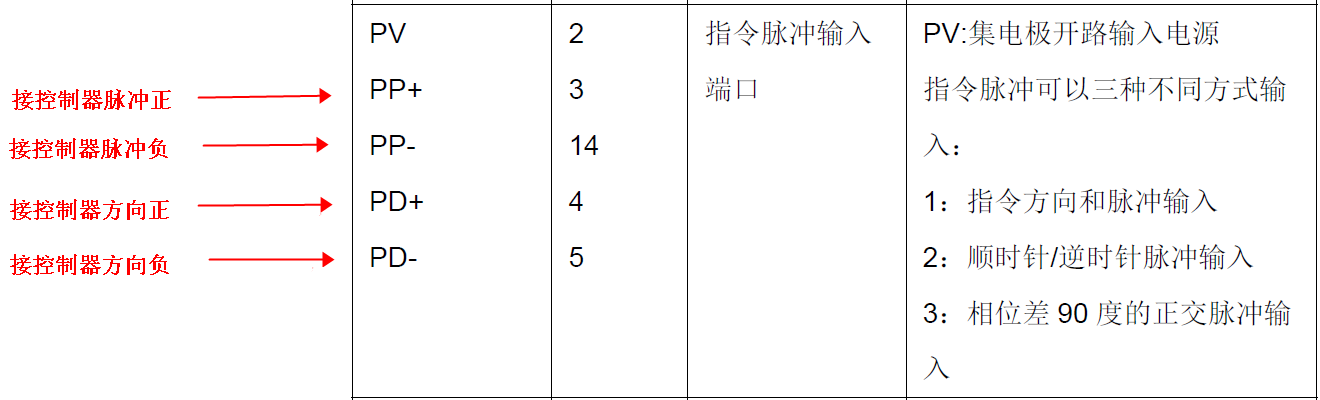

2.如果客户用控制器，输出限号是5V的，且控制器为差分信号，那么按照如下方式接线 CN2接3.4.14.5

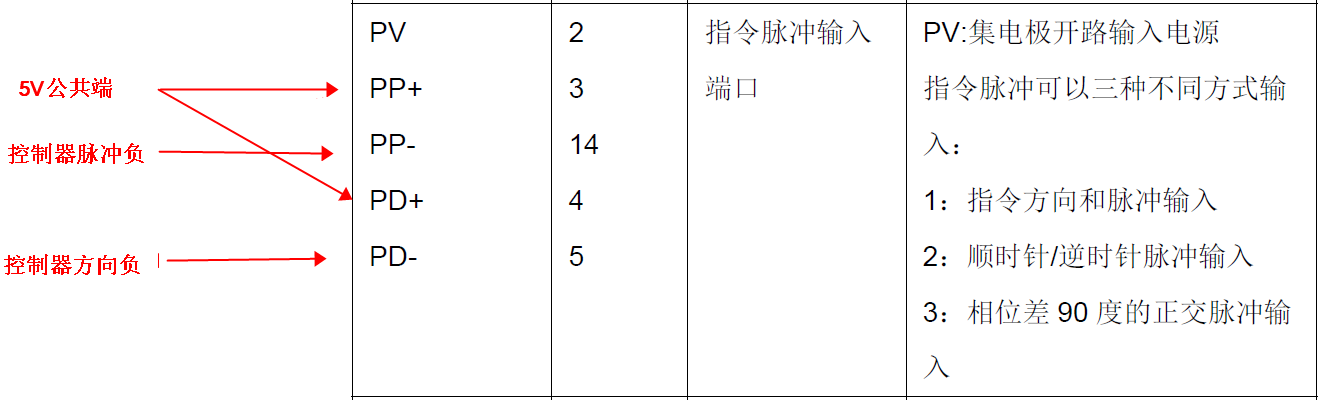

3.如果客户用控制器，输出限号是5V的，且控制器为集电极信号，那么按照如下方式接线
380V交流伺服套装接线图：
联系方式：QQ:467102884 电话：13811070445（刘女士）
