2.5NM大扭矩780W直流无刷电机搭配30速比蜗轮蜗杆减速及90度输出45NM带自锁(LP)
2017年10月31日

86BL130S78-430TK9 无刷淘宝首图设计.jpg

80BL130S78-430TK9是我公司新推出了一款直流无刷电 48V 785W 3000转,具体参数见下表,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。



产品尺寸图如下:


此款电机可搭配RV40蜗轮蜗杆减速机



蜗轮蜗杆减速机的主要特点是具有反向自锁功能,可以有较大的减速比,输入轴和输出轴不在同一轴线上,也不在同一平面上。缺点是传动效率不高,精度不高。搭配不需要很高精度的直流无刷电机再好不过。


客户选用了一款额定转速3000转,输出扭矩2.5NM的无刷电机,这款电机搭配30速比蜗轮蜗杆,输出转速为3000/30=100转每分钟。

输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩≤减速机能承受的额定扭矩

注意:好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和最大输出转矩。此款2.5N.M无刷电机,如果在配个30速比的蜗轮蜗杆减速机的话;按照上面说的 输出转矩就能达到75N.M了。没有考虑到输出效率和,电机能承受的的额定扭矩

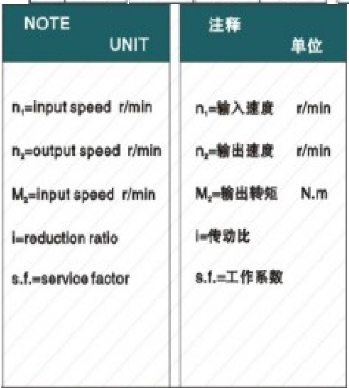

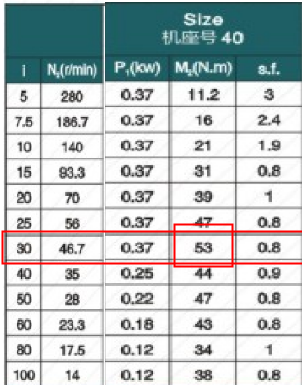

额定输出转速100转的时候输出扭矩=2.5*30*60%=45nm<53NM(减速机能承受的额定扭矩)所以,这么搭配的最终输出扭矩为45NM。



配套驱动的选择:


ZM-6625是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品特点:

高集成度高可靠性无刷直流(BLDC)电机控制器

三相全桥,PWM斩波方式

速度补偿,大负载时电机仍能保持转速

纯硬件设计,高速度,高抗干扰能力

周波限电流方式,保护更加精确快速

低发热,大功率

应用极简,接线灵活,内置动态再生发电释放电路

上图中各接口定义为:


本控制具有多重保护功能,在保护功能起作用后可采取正确方法解除保护!

1.欠压保护,驱动器供电电压低于13V时驱动器进入保护状态。解除此保护请先断电,将电源电压调高至18V后再通电。

2.过压保护,驱动器供电电压高于60V时驱动器进入保护状态。解除此保护请先断电,将电源电压调低至50V后再通电。

3.堵转保护,当电机堵转6秒后驱动器会关断输出并进入保护状态,此时应尽快将使能置低或关闭电源,待电机堵转问题解决后再重新通电。

4.霍尔错误保护,驱动器检测到霍尔错误后会关断输出并进入保护状态,此时应尽快将使能置低或关闭电源,排除霍尔错误后再重新通电。

注意!为避免勿保护情况发生,在不需要电机转动时,请将使能置低或将调速降至最小(电位器拧至****、模拟电压降至0V,PWM降至0%)
