上图为时代超群滚珠丝杆直线导轨为CBX0808-100梯形丝杆直线导轨，长度200mm，有效行程100mm，导程8mm，丝杆直径8mm，水平载重20Kg，垂直载重8KG。此款导轨****特点性价比高，体积小巧。适配42或者57型电机。

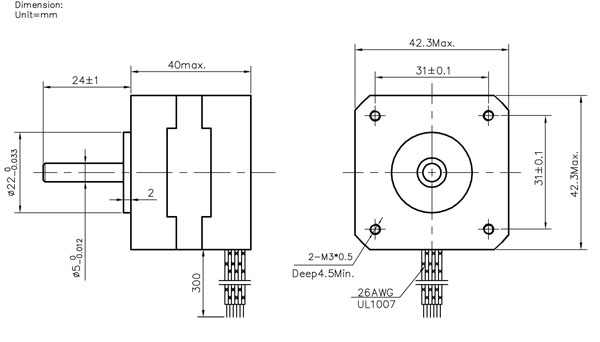

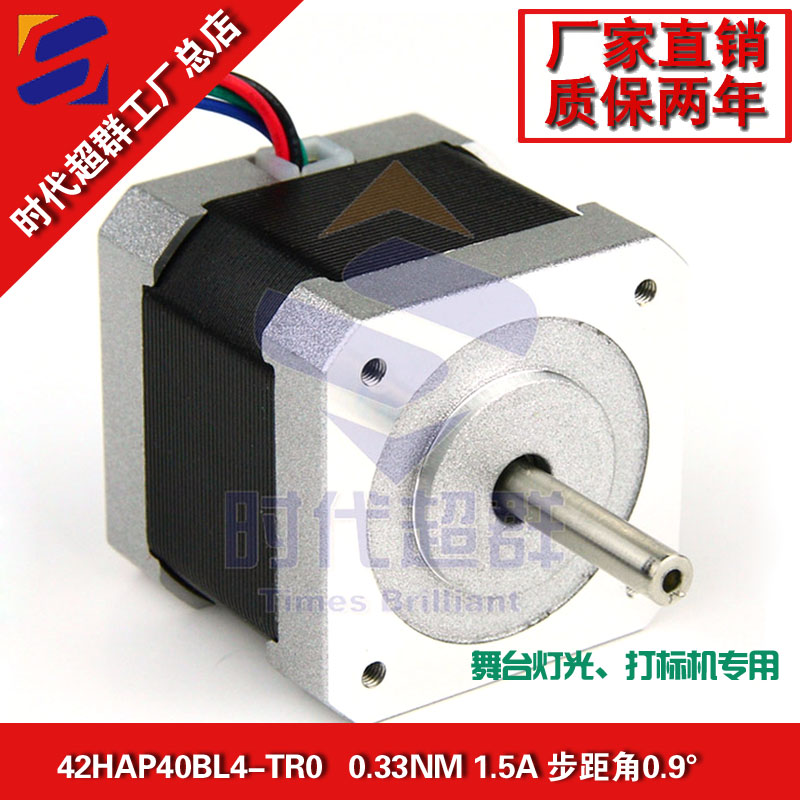

推荐电机：42HAP40BL4-TR0两相混合式步进电机，机身高40MM，步距角0.9°，扭矩0.33N.m，电流1.5A，轴径Φ5MM，圆轴，轴长24mm，可根据客户要求定制，广泛适用范围于激光、医疗、纺织、安防等行业。
42两相混合式步进电机系列参数表：型号
| 步距角
| 静转矩
Nm | 电压VDC | 电流
A | 轴长
mm | 轴径
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(双出轴)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| | 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.36
|
配套模块化驱动器ZD-M42S高集成度，高可靠性;接口采用超高速光耦 隔离，抗高频干扰能力强;安装在电机背面，减少占用空间;****输入电压：DC 32V(峰值);多种细分可选（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128）;过热自动关断输出保护;输出电流可选：0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机，安装再电机背部节省空间。
联系方式：QQ:467102884 电话：13811070445（刘女士）
