ZDM-3HA2280基本型驱动器是基于DSP控制的开环三相步进电机驱动器。它是将先进的DSP高性能电机控制芯片和三相逆变驱动模块结合在一起所构成的新一代全数字式步进电机驱动器。驱动电压为AC60V-270V，适配电流在9.8A以下、外径86-130mm的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度****可达60000步/转，电机转速****可以到3000RPM以上。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

其主要功能特点有

● 高性能、低价格

● 设有16档等角度恒力矩细分，****分辨率60000步/转

● ****反应频率可达500Kpps

● 步进脉冲停止超过0.5s时，线圈电流自动减到设定电流的一半

● 光电隔离信号输入/输出

● 驱动电流1.2A/相到9.8A/相分16档可调

● 单电源输入，电压范围：AC60V-270V

● 相位记忆功能（注：输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位）。

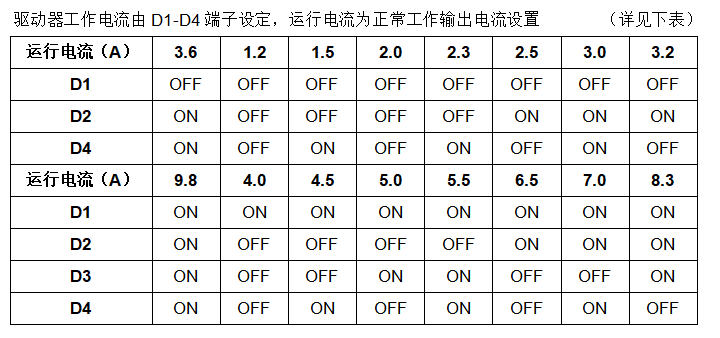

怎样设置电流：

怎样选择细分：

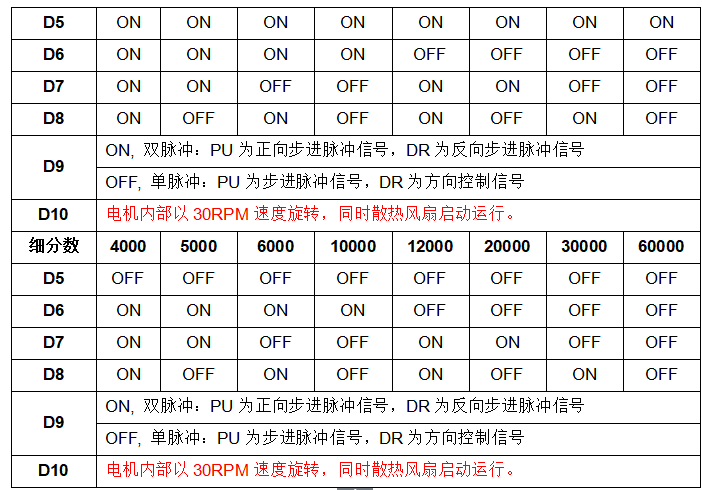

驱动器细分由D5-D8拨码开关的4位设定，共16档，额外的细分需要使用软件或者文本显示器设定，原则上本产品支持任意细分，特殊的细分需求请跟厂家联系，D5-D8拨码开关的四位分别设定细分数值。具体见下表：

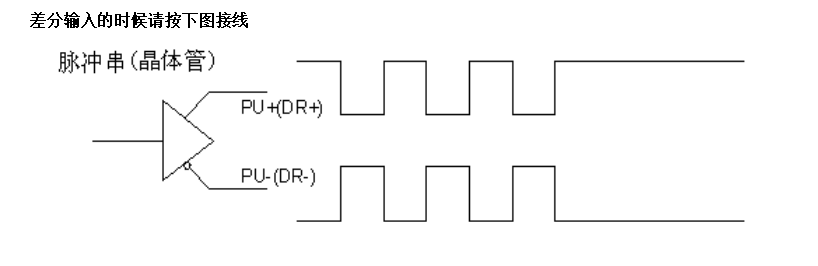

接线方式：

注意事项

1、输入电压不能超过交流220V；

2、输入控制信号电平为5V，当高于5V时需要接限流电阻，或接到+24V脉冲输入端子上；

3、输入脉冲信号下降沿有效；

4、驱动器温度超过80度时驱动器停止工作，红色LED会闪烁，同时蜂鸣器会报警，直到驱动器温度降到50度时，驱动器需要重新上电才能恢复工作。出现过热保护请检查散热器风扇；

5、过流（负载短路）红色LED会闪烁，同时蜂鸣器会报警，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

6、没接电机，红色LED会闪烁，请检查电机接线，排除后需要重新上电恢复。

7、与电脑正常通讯后，绿色LED会每秒闪烁一次，无连接时绿色LED常亮。
