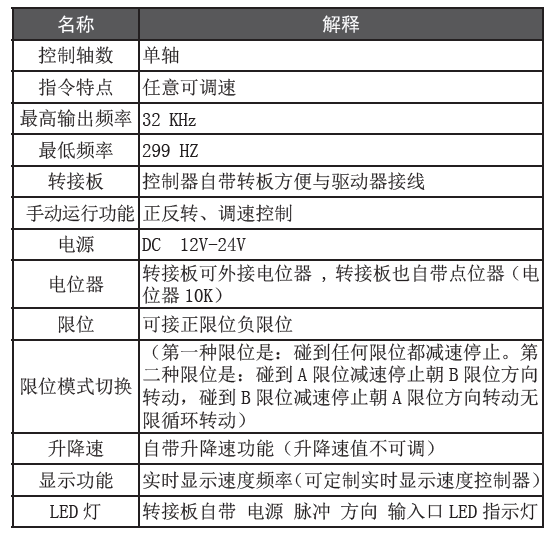

产品特点：

使用说明：

按键介绍：本控制器有三个按键，从左到右三个分别定义为 OK 键（暂停键)、左键（负坐标方向键和减速键）、右键（正坐标方向键和加速键）方向控制：控制器与电机配套驱动器连接好后上电，按下左键电机启动，此时电机正向转动；按下暂停键电机减速停止，按下右键电机启动，此时电机反向运动。速度控制：当本控制器控制步进电机运行时，此时按下左键电机转速降低，长按左键，可快速使转速下降；按下右键转速增加，长按右键，可快速使转速上升。

注：（正反转切换时需将步进电机按OK 键暂停）

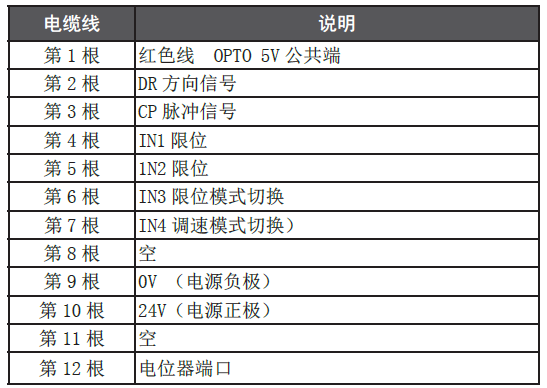

排线定义：

本控制器使用单24V 或12V 供电，控制器提供一条12P 的电缆线双排（5*2）2.54 间距的排线接线定义如下：

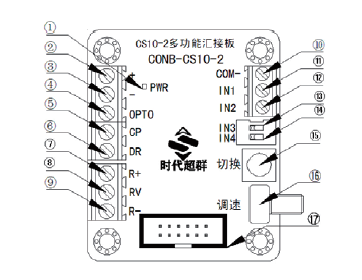

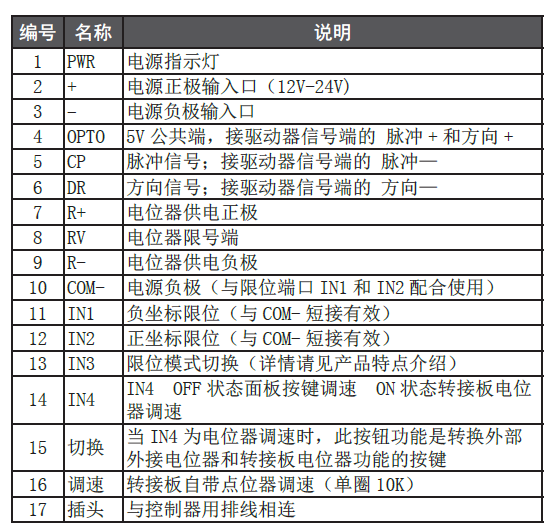

转接板借口功能介绍：

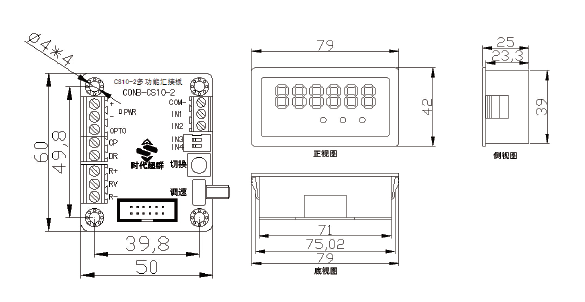

产品尺寸：

同类型控制器介绍：

本控制器有两款（外观一致），本公司可在此控制器基础开发做成客户专用控制器功能，有需要请联系介绍，CS10-2 系列控制器支持电位器实时操作, 限位，限位模式切换，实时显示电机频率。CS10-1 系列控制器支持可编程，可按着制定程序电机动作，支持电机定长，设置固定速度，手动点动距离和速度设置，外接启动按钮 ，支持4 位输入和1 位输出，可设置计数，延时等功能，有需要可索要说明书。

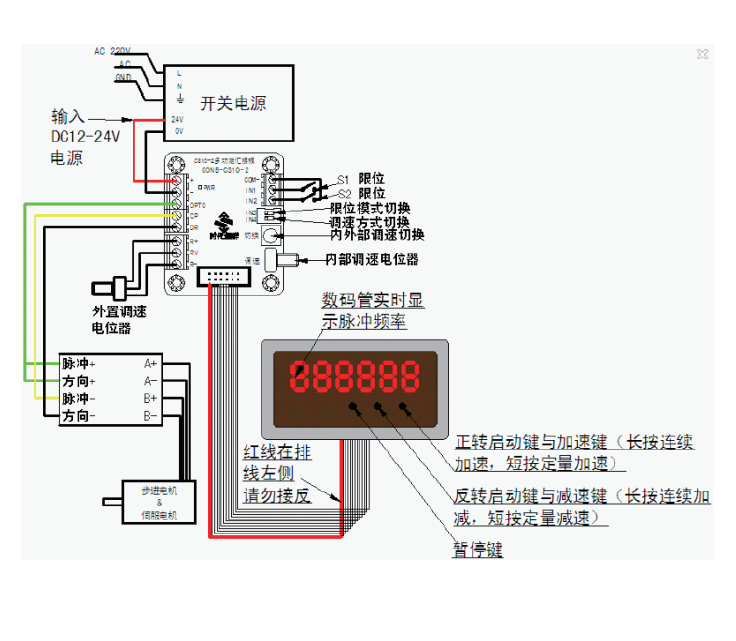

接线示意图：

·应用领域

· 以上为本款产品的基本介绍，如需详细了解更多多样化创意搭配以及购买请联系下方联系方式

·厂家直销

 根据您的实际情况可否需要特殊规格特殊规格的步进电机，请和我们沟通，在技术允许的范围内，加工订货。例如，出轴的直径、长短、伸出方向、相线（编码器线）长度等。如购买配套设置可免费给您组装调试好！
