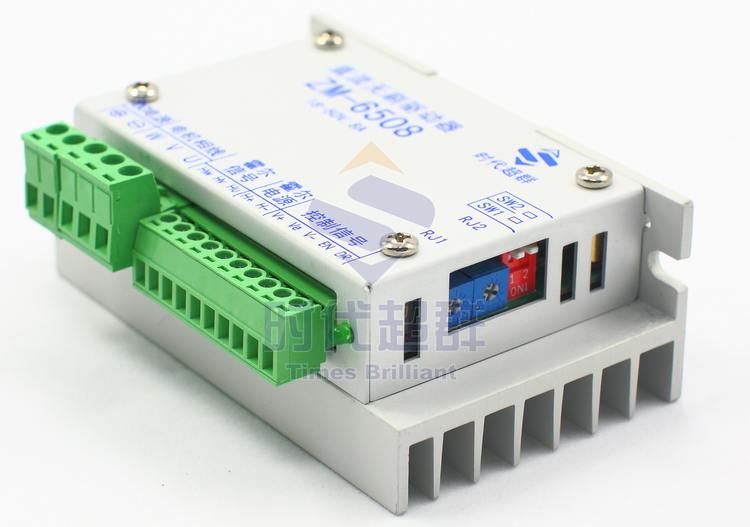

·高集成度高可靠性无刷直流 (BLDC) 电机控制器 ·三相全桥，PWM 斩波方式 ·闭环稳速，大负载时电机仍能保持转速 ·纯硬件设计，高速度，高抗干扰能力 ·周波限电流方式，保护更加精确快速 ·低发热，大功率 ·欠电压 ( ≤ 13V)、过热 ( ＞ 150℃ ) 自动保护 ·堵转 6 秒自动保护 ·霍尔错误保护 ·输出限流线性可调：1.5-8A ·支持内置电位器、外接电位器、模拟电压和 PWM 调速 ·带有使能功能 ·具有缓启动功能，避免电流过冲，有效保护电机

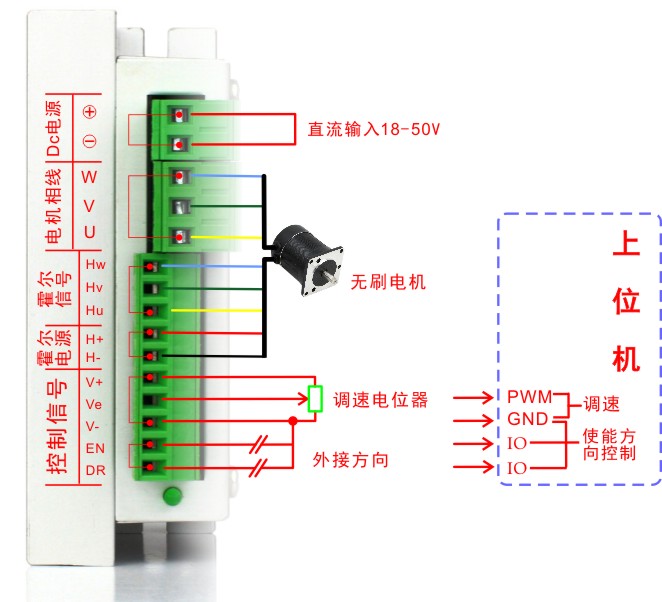

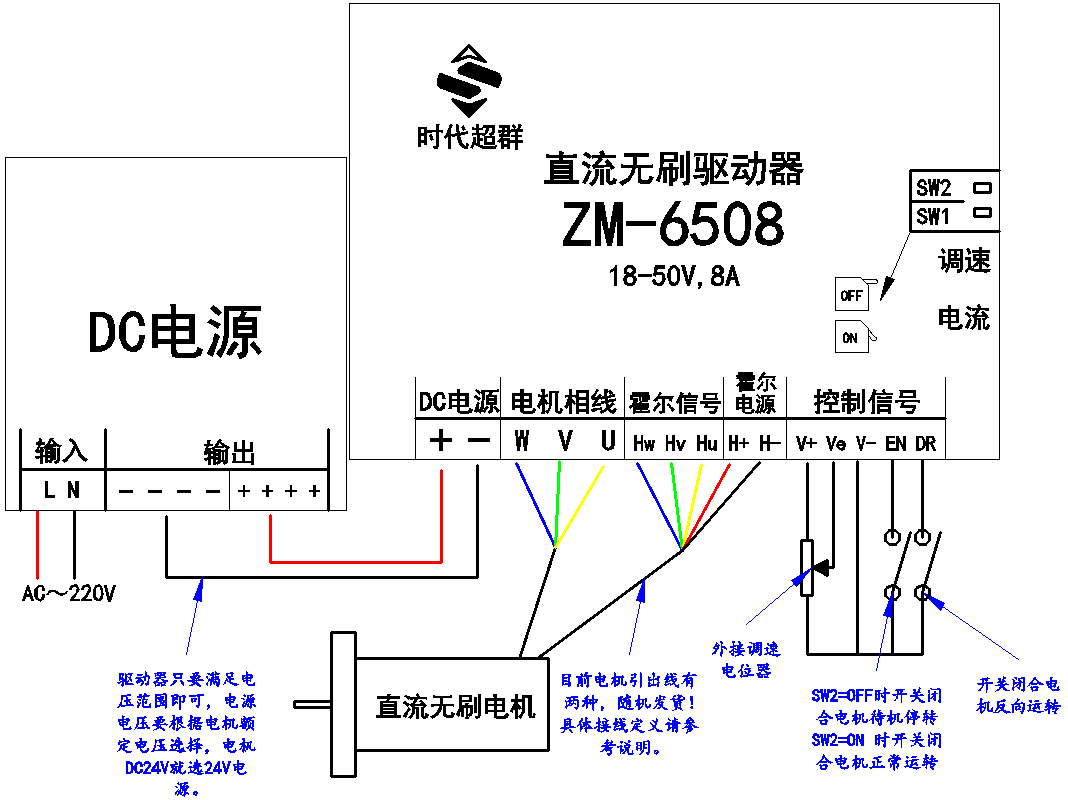

1. 内部调速 使用内部调速时，外接调速接口(Ve)需悬空， 且 SW1 拨码需在 ON 状态，内部调速电位器顺 时针由低旋转至****，电机转速由 0-****。 2. 外部调速 使用外部调速时，必须确保 SW1 拨 码为 OFF 状态 2.1 外接 10K 电位器调速，需将电 位器接到驱动器的 V+、Ve、V- 接 口；通过旋转电位器来调节电机转 速 (Ve 接电位器的中间脚 )，接线

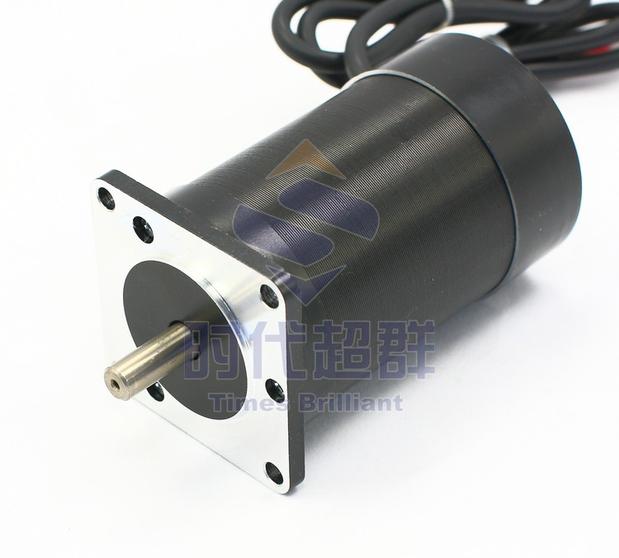

适用于电机
型号 | 电压
V | 额定功率
W
| 额定转矩
N.M | 额定转速
rpm | 空载转速
rpm | 额定电流
A | 空载电流
A
| 级对数 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 |
|
|
|
|
|
|
|
|
|

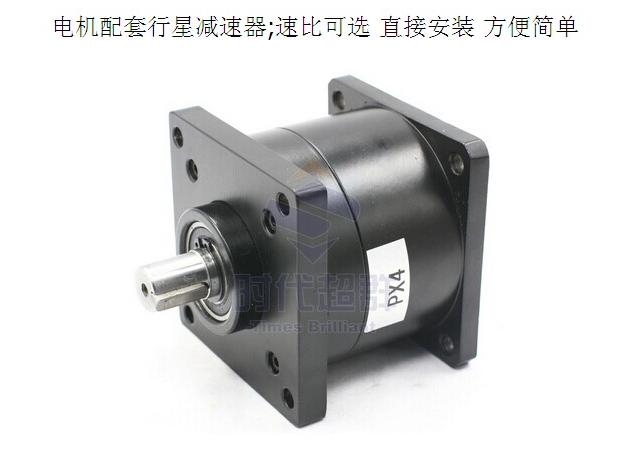

可配套各样的减速
