●液晶显示器：(分辨率:192×64)4.3寸
●专用运动控制芯片：(信号输出为:5V TTL)
●输入、输出：(16路光电隔离24V输入,8路光电隔离24V输出)
●程序量：可储存40个不同工艺的程序

●程序行：每个程序有1000行程序行，一行程序等于一个指令，一个指令等于一个动作

●编程方式：表格式编程。N00为第一行  N01为第二行，以此类推

●执行方式：表格式执行。一行行的往下执行，如按下启动，运行加工程序，控制器执行       N00动作，再执行N01动作...以这种表格方式一行行的往下执行
●最小数据单位：0.001mm

●****数据尺寸：99999.999mm
●单轴****脉冲输出频率：100KHz

●单轴****脉冲输出频率：

●控制轴数：4轴（X轴  Y轴  Z轴 C轴  A轴  B轴）
●电子齿轮：X分子1-9999  ， 分母1-9999
●薄膜按键阵列：28键

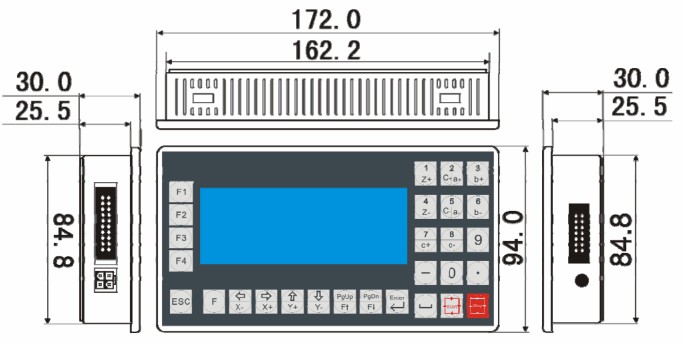

尺寸图如下

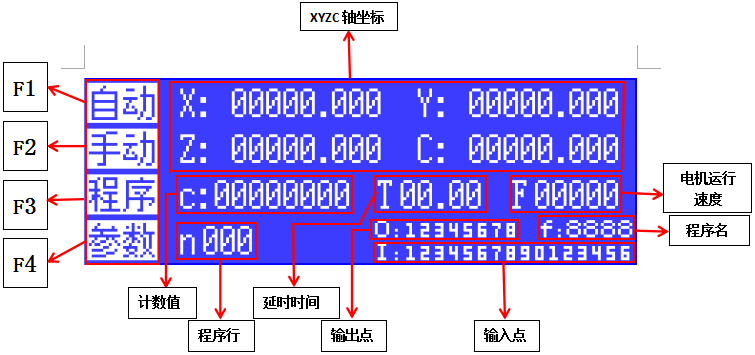

界面展示

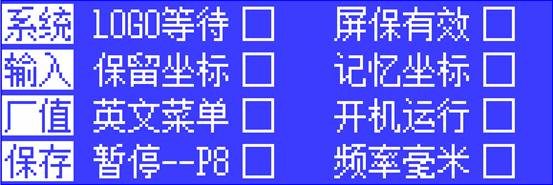

LOGO 等待：选中后，控制器上电后，处在开机画面等待，需按任何一个键方可进入操作界面。无选中，控制器上电后，则直接进入控制器的主界面。

屏保有效：选中后，控制器大概15秒左右没操作时，将进入屏保状态（显示已下载好的屏保画面）需按任何一个键方可进入操作界面。无选中，则显示当前的操作界面。

保留坐标：默认不打勾，按启动程序运行，坐标都先清零。

打上勾后，按启动程序运行，坐标不清零。

记忆坐标：暂无

英文界面：默认不打勾显示中文界面，打上勾后切换成英文界面

开机运行：默认不打勾，控制器上电后，需要运行程序，得按启动

打上勾后，控制器一上电，就运行选中程序。

暂停-P8：默认不打勾，暂停后，不开关输出8.打上勾后，在输出8开启的状态下，按暂停，关输出8，再次按下启动，重新打开输出8.

频率毫米：选中后，按毫米/分钟计算速度。(多轴走是走合成速度，适用于急加工方面，对轨迹加工用于毫米/分钟，能保证轨迹的加工速度)

          无选中，则按频率计算速度（以计算电子齿轮后****频率的速度走，适用于非标设备上，可达到频率的****速度）

关蜂鸣器：默认不打勾，每按一次按键，蜂鸣叫。

          打上勾后，每按按键，蜂鸣器无响应

关启动：默认不打勾，在主界面，F1自动，启动键，外接启动都能使，打上勾后，面板上的F1自动，启动键功能关闭，只有外接启动能使

手动可启：默认不打勾，手动状态下，不可启动运行程序。

打上勾后，手动状态下，可按启动，直接启动运行程序，无需退到主界面。

启动确认：默认不打勾，按下启动，立马启动运行程序。

           打上勾后，按下启动，跳出是否启动界面。
