ZM-6615 是我公司基于****BiCD 工艺集成电路开发的高性能直流无刷控制器( 驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

主要功能特点有：

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·周波限电流方式，保护更加精确快速

·低发热，大功率

·欠电压( ≤ 18V)、过热( ＞ 150℃ ) 自动保护

·堵转保护时间2-15 秒可调

·霍尔错误保护

·输出限流线性可调：1-15A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能功能

·带有速度反馈信号输出

·带有EABS 电子快速制动功能

·具有缓启动功能，避免电流过冲，有效保护电机

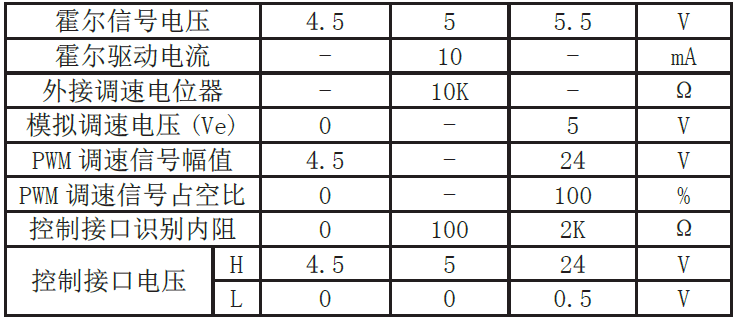

工作条件：

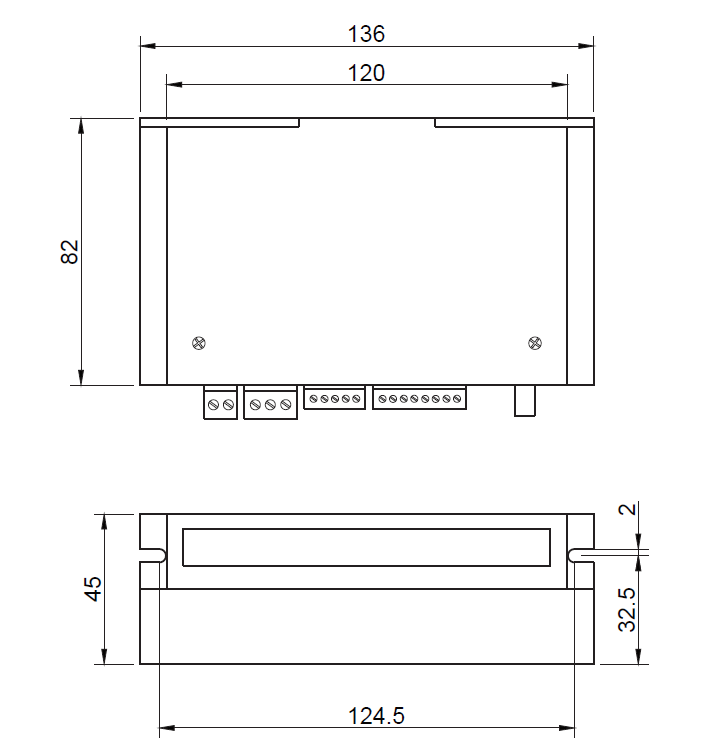

外形尺寸:

常见问题解答:

·本产品属于专业电器设备，应由专业技术人员进行安装、调试、操作和维护。不正确的使用将导致触电、火灾、爆炸等危险

·本产品为直流电源供电，请确认电源正负极正确后通电

·无刷电机的相线和霍尔线必须与驱动器完全接对※ 才能通电，否则可能因电流过大导致驱动器烧毁

·请勿带电插拔连接线缆，且通电中不允许有线缆短路，否则将导致产品损坏

·电机运行中如需改变方向，必须先减速致电机停止后，再换方向

·驱动器非密封，请勿在内部混入镙丝、金属屑等导电性异物或腐蚀性异物，储存和使用时请注意防潮防尘

·驱动器为功率设备，尽量保持工作环境的散热通风

※ 电机的相线和霍尔共8 条线都有明确定义，必须与驱动器一一对应完全匹配；在电机线定义不确定的前提下，仅采用简单的颜色对应接法是错误的。

1. 问：初次使用该控制器，如何能尽快上手？

答：正确接好电源线、电机相线、霍尔线后，保证电机空载且其它接口悬空，使用内部调速，缓慢加速。电机正确转动后，再依次测试使能、方向、外接调速等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2. 问：电源接反有何影响？

答：会立即烧毁驱动器。

3. 问：上位控制信号电压****是多少V ？

答：调速信号****电压为5+0.2V，使能和方向控制接口****电压为24+2V，超过此电压会导致驱动器烧毁。

4. 问：驱动器长时间工作后外壳比较热，正常吗？

答：正常，在常温下，长时间工作外壳达到90 度不会对性能有影响。

5. 问：电源指示灯亮，但电机不转且抖动，是什么原因？

答：可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6. 问：用此控制器，能否将我的电机转速调到6000 ？

答：无刷电机的****转速是电机本身的参数，控制器能将电机控制在0 至****速。

7. 问：我手上已经有电机，购买此驱动器后如何接线

答：必须先确定手上电机的相线和霍尔线定义后才能接线，如不确定，需向电机厂家询问。不正确的接线会导致驱动器损坏。

8. 问：想在此驱动器上加些功能或做新产品开发，是否可以？

答：可以，请联系我公司。

·应用领域
