驱动器介绍

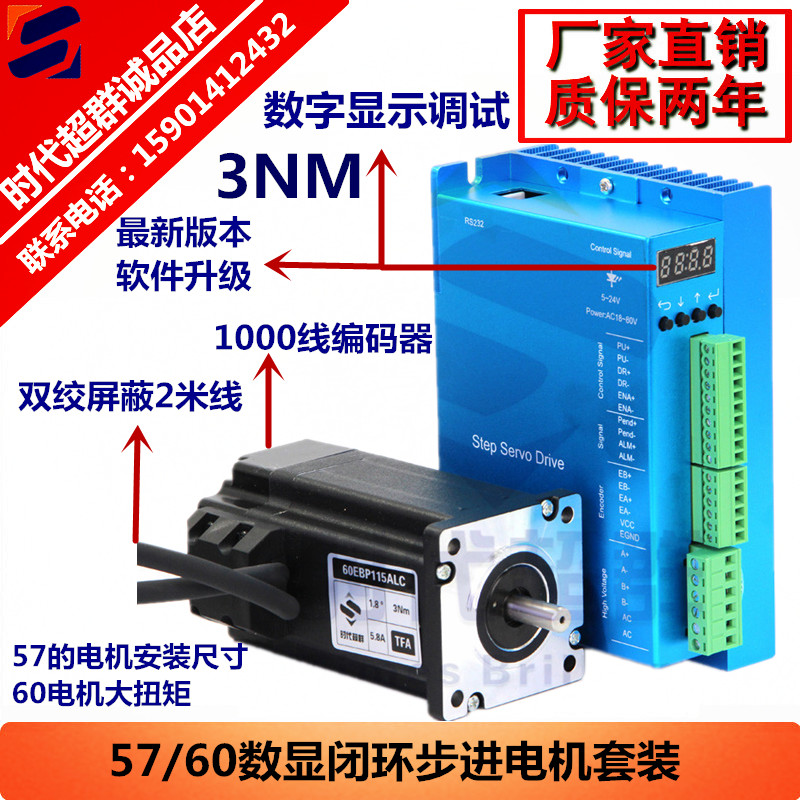

ZDM-2HA865 为新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，****克服传统开环步进电机

丢步的问题，并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速

度和精度，降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86 系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交流伺服系统具有极高的成本优势。本驱动器适合于各种中小型自动化设备和仪器，例如：木工雕刻机、线束加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

技术特点

采用全新 32 位电机控制专用 DSP 芯片；

·采用先进的矢量型闭环控制技术；

·LED 数码管显示配按键操作，直观明了，操作方便；

·静态电流和动态电流可以任意设置（0---8.2A 范围内）；

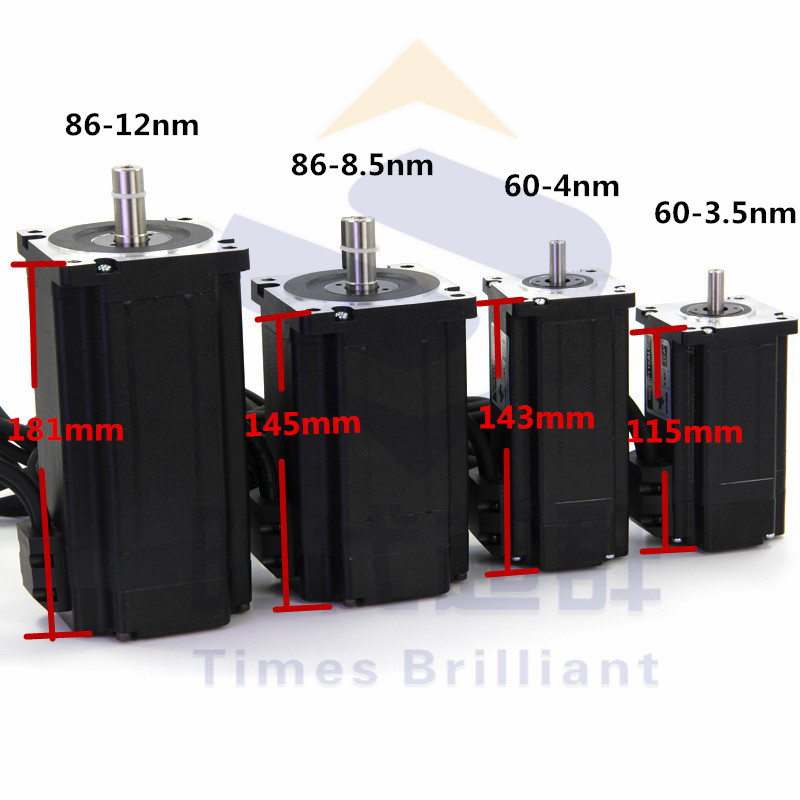

·可适配驱动 (57/60) 和 86 系列混合式闭环步进电机；

·光电隔离信号输入 / 输出；

·脉冲响应频率****可达 200KHz；

·提供16 档通用细分选择，****256 细分（51200 脉冲/转）；

·提供与各种脉冲源相匹配的电子齿轮（任意细分值）；

·具有过流、过热、过压和跟踪误差超差等保护；

·位置控制模式和速度控制模式可选

参数功能说明

驱动器提供 2 组参数供用户操作，其中 P0 组参数用于设

置驱动器的几个常规参数值（如细分、锁机电流，电机类型等），

P1 组参数用于设置驱动器的性能参数指标值，详见下表

可安装配套减速
