220V高性能步进电机驱动器推荐
2017年11月16日

                   不知道大家在日常工作时有没有发现,一款电机的工作质量与寿命是和驱动有很大关系的,使得挺好的一款电机在工作时噪音大、性能疲软、运转不稳定等等原因。 今天就给大家推荐一款高性能步进驱动器                                              image.png

产品介绍

    3HE2254ML 是基于DSP 控制的三相步进电机驱动器。它是将

先进的DSP控制芯片和三相逆变驱动模块结合在一起所构成的新

一代数字步进电机驱动器。驱动电压为AC110-260V、适配电流在

5.4A 以下、外径57-110mm 的各种型号的三相混合式步进电机。

该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机

运行平稳,几乎没有震动和噪音,电机在高速时,力矩大大高于

二相和五相混合式步进电机。定位精度****可达60000 脉冲/ 转。

该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机

械等分辨率较高的大、中型数控设备上。



产品特点

  ·采用先进的DSP 控制系统,性价比高

·采用4bit 开关设置16 组等角度恒力矩细分,****分辨率

60000 脉冲/ 转

·****反应频率可达200Kpps

·输出步进脉冲停止超过100ms 时,线圈电流自动减到设定电流

的一半

·采用光电隔离器件耦合信号输入/ 输出

·驱动电流从2.2A/ 相到5.4A/ 相,分16 档可调

·单电源输入,电压范围:AC110-230V

·I/O 信号, 所有输入信号均通过光电隔离,信号电平5 ~ 24V

电平兼容



接口定义


信号输入接线方法

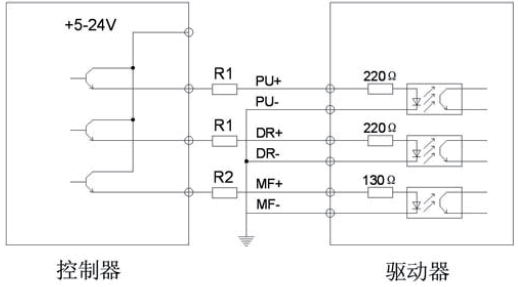

输入信号共阳接法


输入信号共阴接法


电流、细分设置


常见问题解答常见问题和处理办法对照表


注意事项

1、输入电压不能超过AC260V;

2、输入脉冲信号下降沿有效,上升沿控制需要设置驱动器内部

参数;

3、驱动器温度超过75 度时驱动器停止工作,故障指示灯ALM 亮,

直到驱动器温度降到50 度时,驱动器需要重新上电才能恢复工

作。出现过热保护请加装散热器;

4、过流(负载短路)故障指示灯ALM 亮,请检查电机接线及其

他短路故障,排除后需要重新上电恢复;

5、无电机故障指示灯ALM 亮,请检查电机接线,排除后需要重

新上电恢复。

                                                   联系方式:13716679775李先生
