上图为时代超群直流无刷电机57BL95S06-230TF9搭配HBX120系列导轨滑台。电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。电压24V 额定功率60W 额定转速1000转 额定扭矩0.6Nm。即电机运行到1000转的时候输出扭矩有0.6NM，可搭配HBX1610-100D导轨进行快速运行。

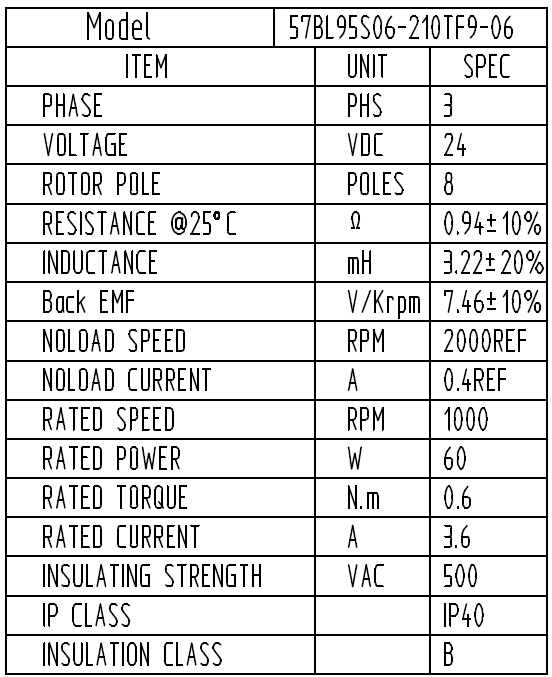

配套驱动器ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。闭环稳速，大负载时电机仍能保持转速；纯硬件设计，高速度，高抗干扰能力；周波限电流方式，保护更加精确快速；低发热，大功率；欠电压(≤13V)、过热(＞150℃)自动保护；堵转6秒自动保护；霍尔错误保护；输出限流线性可调：0.5-5A；支持内置电位器、外接电位器、模拟电压和PWM调速；带有使能功能；具有缓启动功能，避免电流过冲，有效保护电机。 电机具体参数如下：
0.6NM无刷电机转速用到1000转每分钟，导轨导程是10MM，即电机转一圈移动10MM，那么每秒钟，导轨能移动的速度是多少呢，1000/60*10=166MM/S
时代超群HBX系列120型材双线型重型滑台导轨滑块为80mm*120mm含两个导轨滑块，水平****载重150KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。
规格：1605、1610、2020、2010 16010是指滚珠丝杠直径16，10是指螺距，螺距就是电机360度（也就是一圈）走的毫米
导轨四个方位均有安装孔位，安装固定十分方便，如果负载比较大，也可以做成双滑块150*150mm.型材可以做到150MM宽。支持客户定制！
配套57/86通用链接片，可以配57步进或者无刷电机，86步进电机，当然还可以根据客户电机定做连接片，配伺服电机等。 其他型材导轨推荐：
