三相步进驱动器ZD-3HE2270M采用进口仙童原件,DSP数字型驱动器 温控风扇散热,有效更节能！电流7A可输出8A电流 细分****到300细分 90000脉冲一圈！

 00脉冲一圈！

产品特点

·单电源输入，电压范围：AC110V ～ 220V

·驱动电流 1.2A/ 相到7.0A/ 相分 16 档可调

·设有16 档等角度恒力矩细分，****分辨率 60000 步/ 转,其它细分可定制完成

·****反应频率可达 200Kpps

·步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流的一半，有效降低电机发热

·接口信号光耦隔离

·内部强电、弱电光耦隔离

·信号电平：5V ～ 24V 兼容

·工作温度：-30℃～ 85℃

·适配电机：三相 57、86、110、130、150 系列高压电机

·相位记忆功能（注：输入停止超过3 秒后，驱动器自动记忆当时电机相位，重新上电或MF 信号由低电平变为高电平时，驱动器自动恢复电机相位）。

·带电机电感量调节功能，适配电机发挥****效能

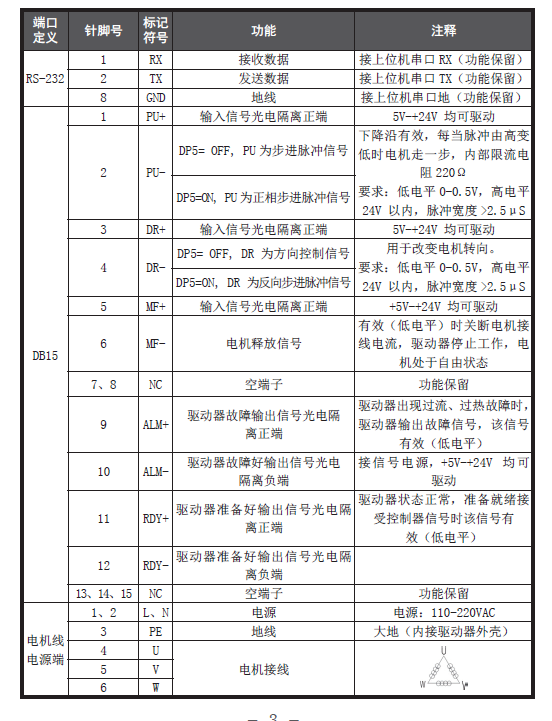

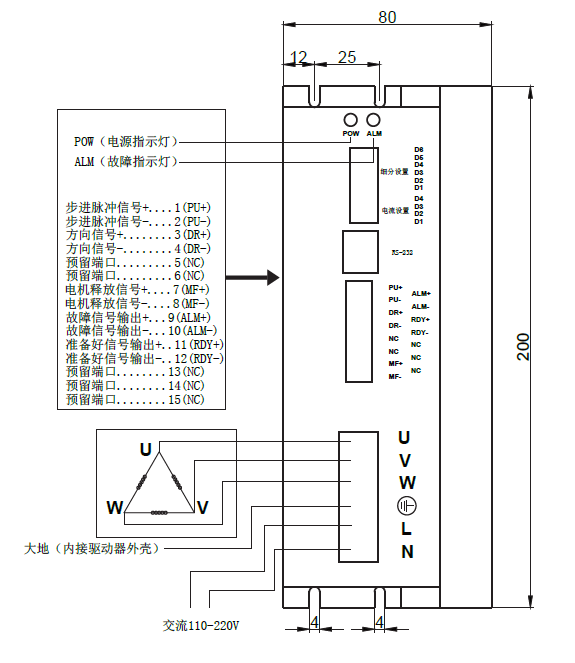

接口定义

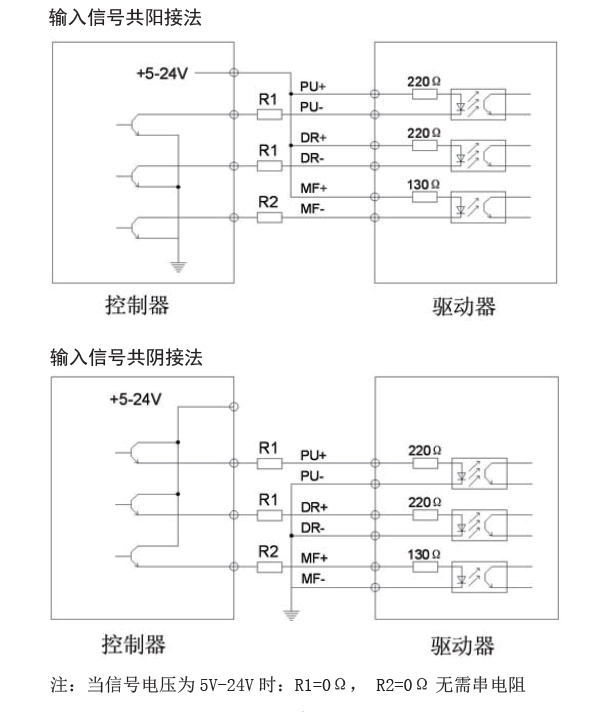

信号输入接线方法

电流、细分设置

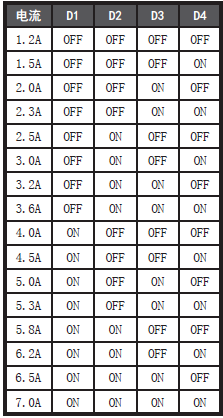

电流设定

   驱动器工作电流由DIP-1 端子设定，运行电流为正常工作输出电流设置开关（注：本驱动器电流值为有效值）

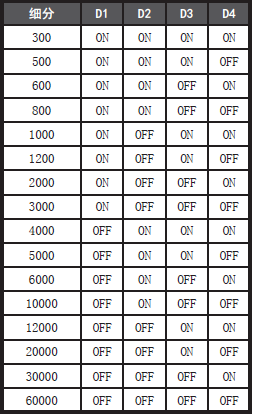

细分设定

   驱动器细分由DIP‐2 端子设定，共16 档，由6 位拨码开关的前四位分别设定（后两位为功能设定）。附表如：细分数( 脉冲/ 转)

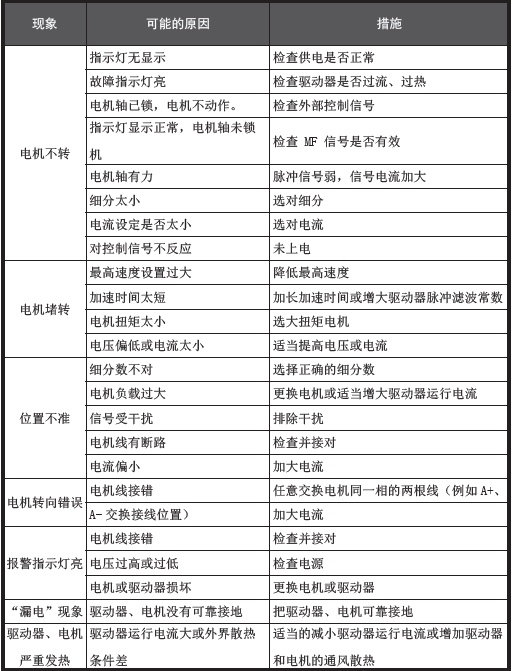

常见问题和处理办法对照表
