产品简介

   本驱动器是基于DSP 控制的开环三相步进电机驱动器。它是将先进的DSP 高性能电机控制芯片和三相逆变驱动模块结合在一起所构成的新一代全数字式步进电机驱动器。驱动电压为AC60V-260V，适配电流在6.5A 以下、外径86-110mm 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，电机在高速时，力矩大大高于二相和五相混合式步进电机。定位精度****可达60000 步/ 转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

产品特点

·高性能、低价格

·设有32 档细分，****分辨率60000 步/ 转

·****反应频率可达500Kpps

·步进脉冲停止超过0.5s 时，线圈电流自动减到设定电流的一半

·****抗干扰，光电隔离信号输入/ 输出

·驱动电流2.2A 到6.5A 分16 档可调

·220V 电源输入，电压范围：AC60V-260V

·RS232 串口通信 参数调节

·相位记忆功能

信号输入接线方法

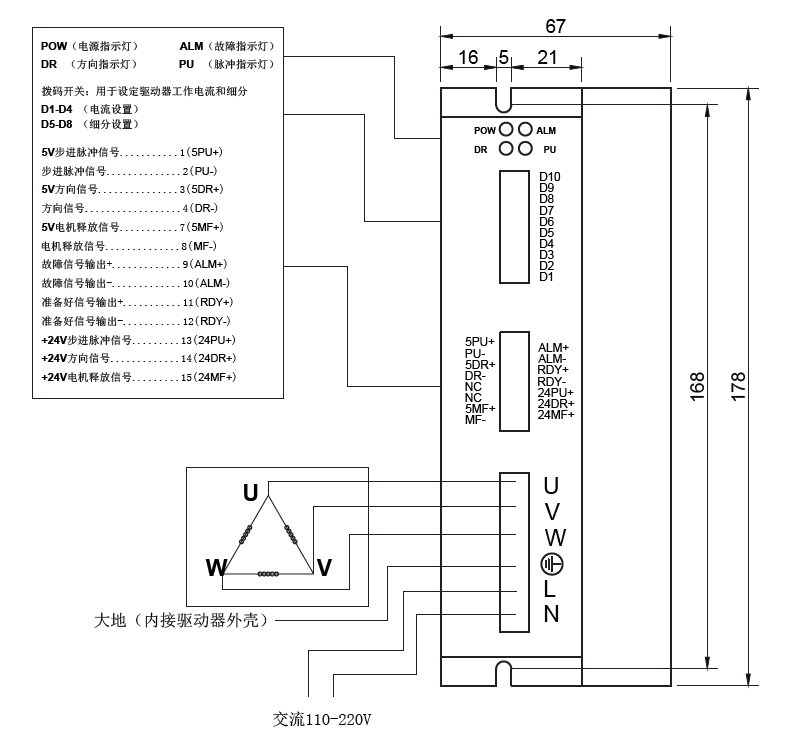

驱动器接线、尺寸示意图

尺寸图

常见问题解答常见问题和处理办法对照表
