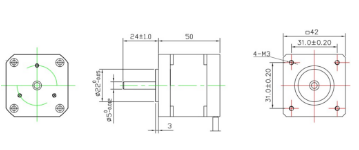

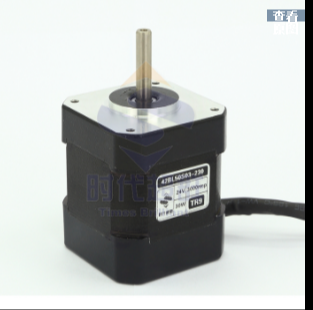

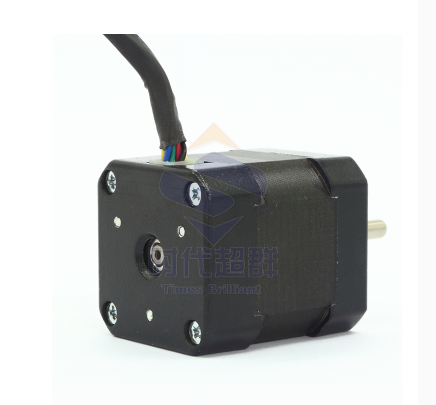

42BL50S03-230TR9直流无刷电机是一款小体积高转速的直流无刷电机，24V 30W 3000转高转速，还可以做 50W 60W 70W 80W等规格电机。

   推荐配套

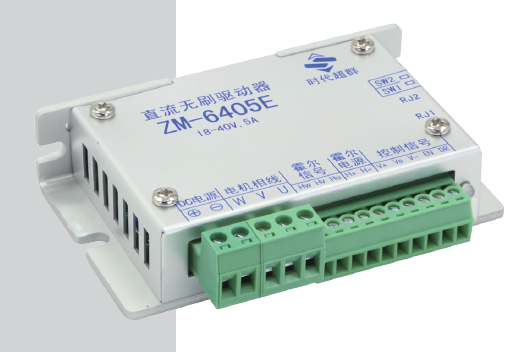

                 ZM-6405E

产品特点

·高集成度高可靠性无刷直流(BLDC) 电机控制器

·三相全桥，PWM 斩波方式

·闭环稳速，大负载时电机仍能保持转速

·纯硬件设计，高速度，高抗干扰能力

·周波限电流方式，保护更加精确快速

·低发热，大功率

主要功能

·欠电压( ≤ 13V)、过热( ＞ 150℃ ) 自动保护

·堵转6 秒自动保护

·霍尔错误保护

·输出限流线性可调：0.5-5A

·支持内置电位器、外接电位器、模拟电压和PWM 调速

·带有使能功能

·具有缓启动功能，避免电流过冲，有效保护电机

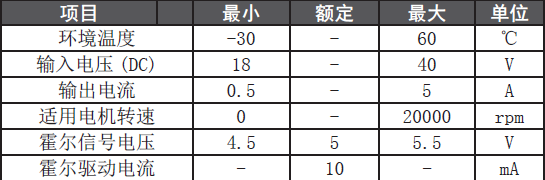

工作条件

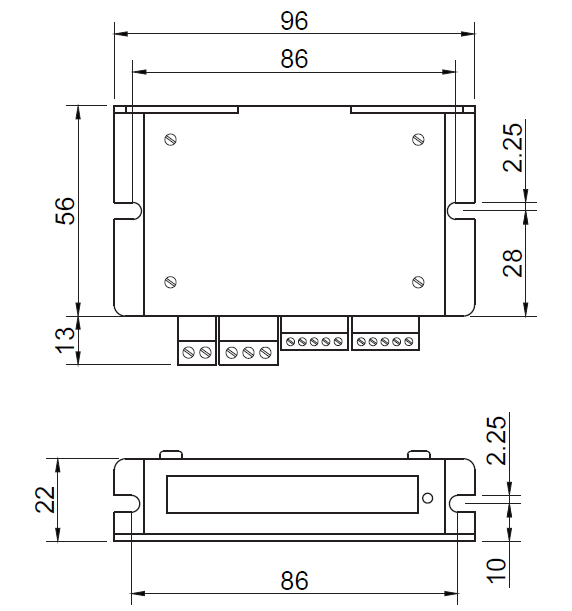

外形尺寸

常见问题解答

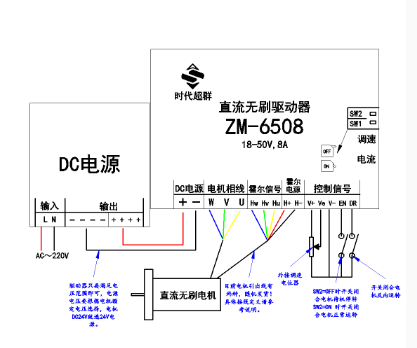

1. 问：初次使用该控制器，如何能尽快上手？

答：正确接好电源线、电机相线、霍尔线后，保证电机空载且其它接口悬空，使用内部调速，缓慢加速。电机正确转动后，再依次测试使能、方向、外接调速等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2. 问：电源接反有何影响？

答：会立即烧毁驱动器。

3. 问：上位控制信号电压****是多少V ？

答：调速信号****电压为5+0.2V，使能和方向控制接口****电

压为24+2V，超过此电压会导致驱动器烧毁。

4. 问：驱动器长时间工作后外壳比较热，正常吗？

答：正常，在常温下，长时间工作外壳达到90 度不会对性能有

影响。
