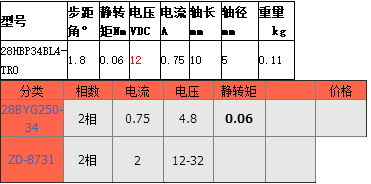

首先给大家看下我们常用的28系列两相步进电机

   像这种标准的两相步进电机相信大家都很熟悉了，在这里就不做过多的介绍了。接下来就介绍一下我要推荐给大家的配套驱动器ZD-8731-D

产品特点

·高集成度高可靠性

·同时驱动两个步进电机，可完全分开控制

·接口采用超高速光耦隔离

·高抗干扰能力，在高频干扰环境中仍能准确运行

·****驱动电流2.0A

主要功能

·整步、二细分、四细分、十六细分可调

·输出电流线性可调

·过热自动保护

·自动半流锁定

·支持脱机、使能、锁定等功能

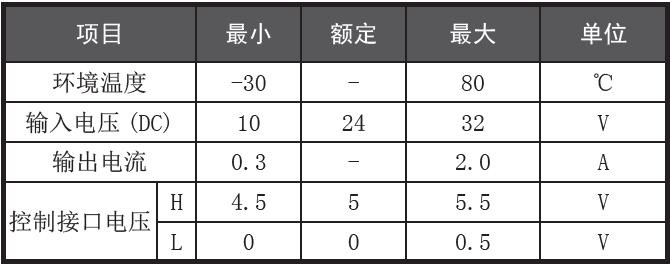

工作条件

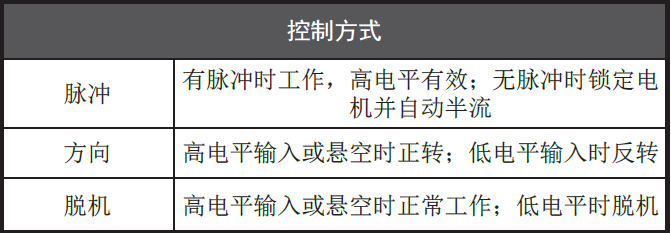

接口定义

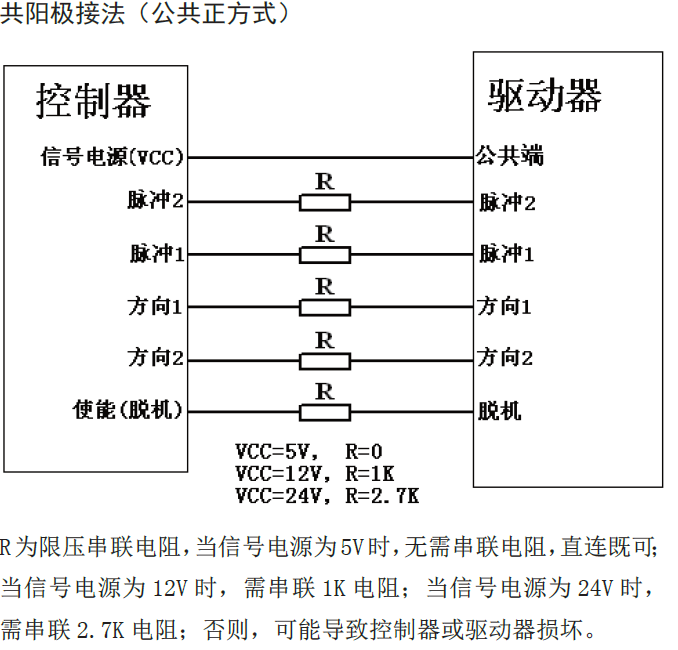

接线方法

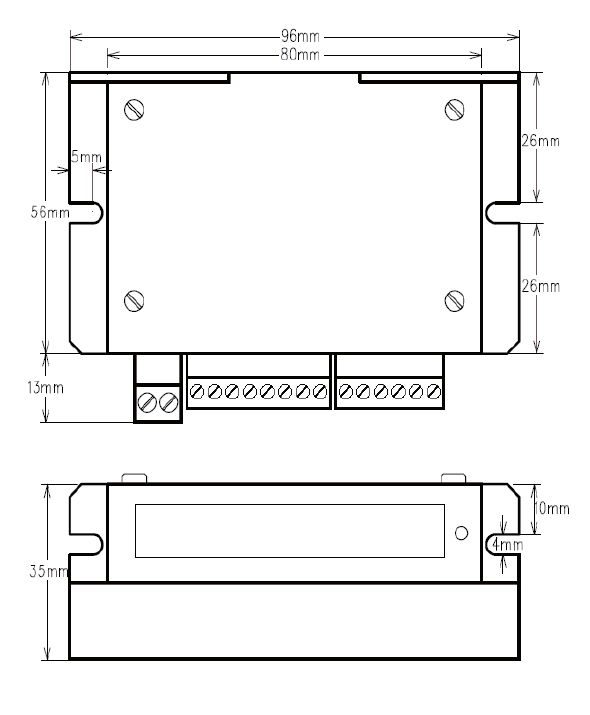

外形尺寸

常见问题解答

1. 问：初次使用该步进驱动器，如何能尽快上手？

答：正确接好电源和电机后，只接脉冲信号( 先将频率设置为1K 以内)，细分设置为16，方向和脱机悬空，此时加电后电机默认正转。运行无误后再依次测试加速( 提高频率)、方向、细分和脱机等功能。

2. 问：电源接反有何影响？

答：有可能烧毁驱动器。

3. 问：控制信号高于5V，一定要加串联电阻吗？

答：是的，否则有可能烧毁驱动器控制接口的电路。

4. 问：驱动器长时间工作后外壳比较热，正常吗？

答：正常，在常温下外壳达到90 度不会对性能有影响。

5. 问：接线后电源指示灯亮，但电机不转，是什么原因？

答：如果接线正确，但仍然不转，说明控制部分驱动能力不够，这种情况多出现在用单片机的IO 口直接控制方式。请确保控制接口有5mA 的驱动能力

6. 问：如何判断步进电机四条线的定义？

答：将电机的任意两条线接在一起，此时用手拧电机有阻力，则这两条线是同一相, 可接在驱动器A+A-；另外两条线短接仍然有阻力，则将这两条线接在B+ 和B-

7. 问：想在此驱动器上加些功能或做新产品开发，是否可以？

答：可以，请联系我公司。
