80BL165S55-3115 1500转 550W80无刷电机配套无刷驱动器7206驱动器（SSZ）

2017年11月23日

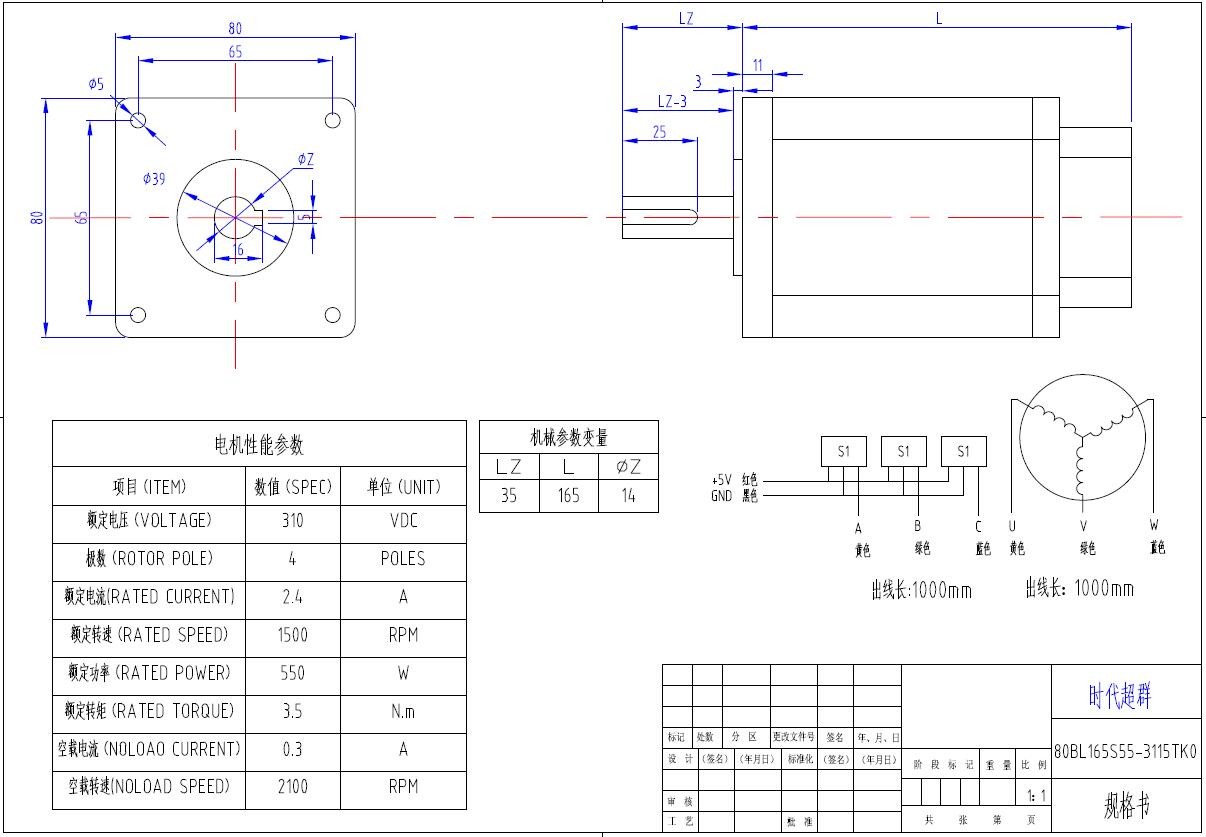

电机尺寸图

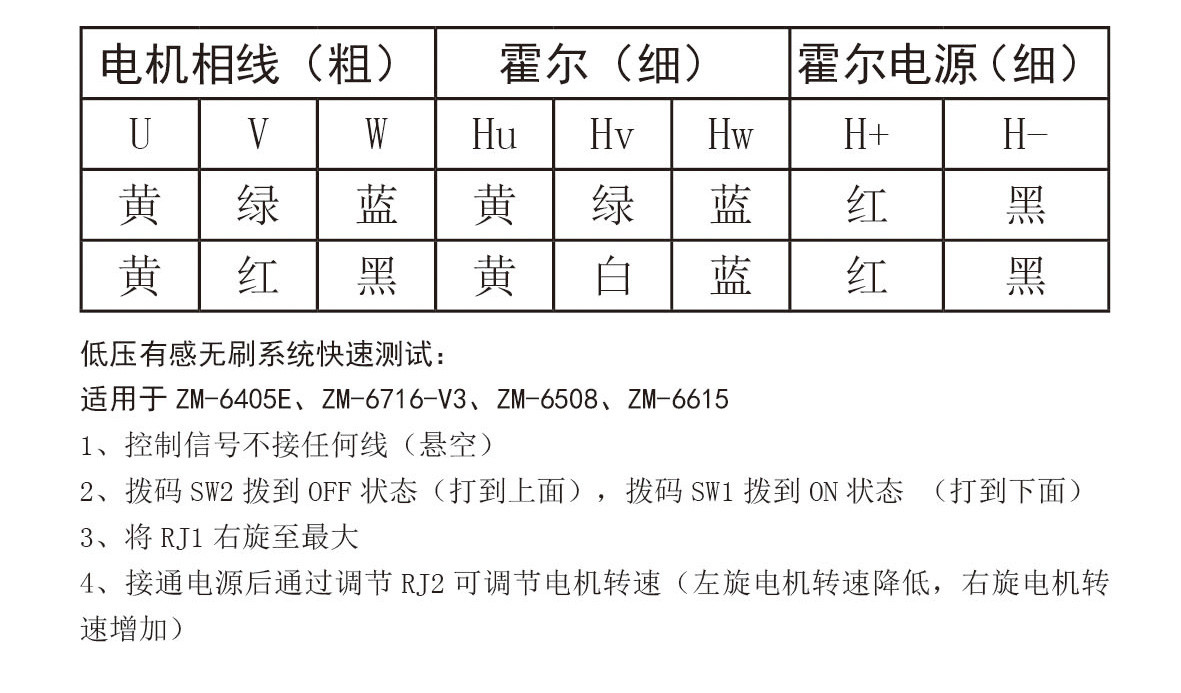

接线颜色定义（8根线不能随意接）


电机的相线及霍尔共 8 条线都有明确定义，必须与驱动器一一对

应完全匹配；在电机线定义不确定的前提下，仅采用颜色对应接

法是错误的

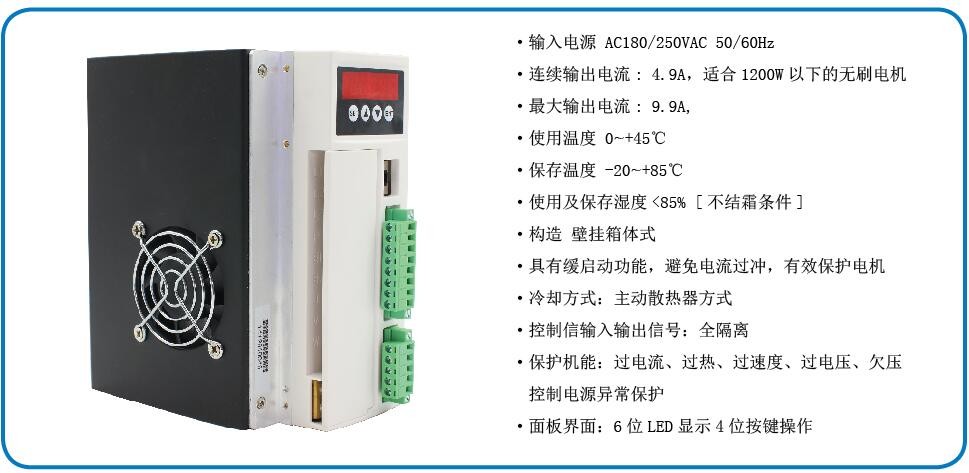

配套电机驱动器介绍

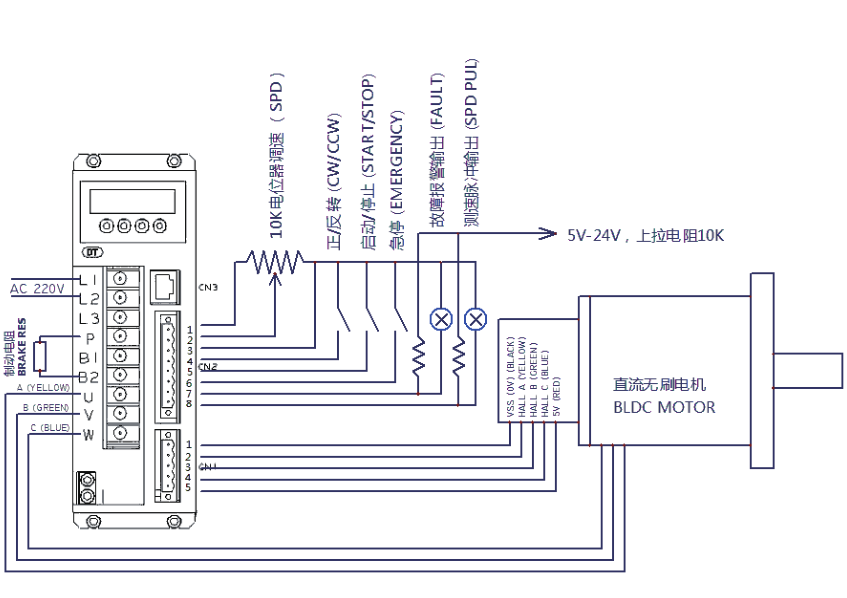

电机接线示意图


联系人史先生 18010107261
