80BL110S50-430TK9是时代超群主打80系列性价比高的一款无刷电机 额定功率500W 3000转 输出力矩可达1.59Nm，高转速、低噪音，适用在有无极调速需求及小型自动化控制领域，常用于医疗设备，健身器材，电动车等…… 型号 | 额定电压
V | 额定功率
W
| 额定转矩
N.M | 额定转速
rpm | 空载转速
rpm | 额定电流
A | 空载电流
A
| 级对数 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 | 80BL110S55-3130TK9
| 310
| 550
| 1.75
| 3000
| 4800
| 2.4
| 0.3
| 2 | 80BL165S75-3130TK0
| 310
| 750
| 2.4
| 3000
| 4000
| 3.2
| 0.3
| 2 | 80BL165S55-3115TK0
| 310
| 550
| 3.5
| 1500
| 2100
| 2.4
| 0.3
| 2 | 80BL180S120-3140TK0
| 310
| 1200
| 3
| 4000 | 5000
| 3.2
| 0.3
| 2
|

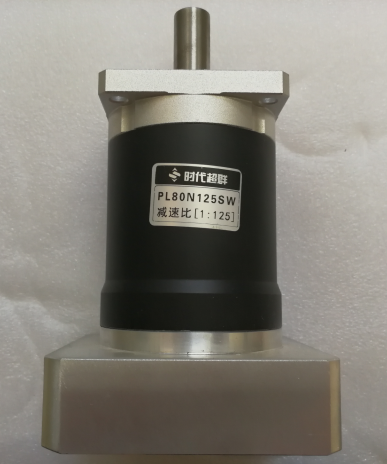

此款电机可配PL系列高精密行星减速机，精密行星减速机具有高刚性、高精度（单级可做到1分以内）、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。 要想输出扭矩25转左右，需要配多啊速比的减速机呢？ 3000/减速比=25左右，那么减速比应该是120速比左右，在考虑精密减速可以做到的速比有125速比，那么选一款125速比的减速机比较合适。
500W无刷电机配125速比减速机的输出扭矩怎么算？ 输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩 注意：好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和****输出转矩。此款1.6N.M无刷电机，如果在配个125速比的减速机的话;按照上面说的 输出转矩就能达到200N.M了。没有考虑到输出效率和电机能承受的的额定扭矩 额定输出转速24转的时候输出扭矩=1.6*128*95%=194nm大于38NM（减速机能承受的额定扭矩）所以，这么搭配的最终输出扭矩为38NM。
配套驱动器ZM-6625是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。 产品特点： 高集成度高可靠性无刷直流(BLDC)电机控制器 三相全桥，PWM斩波方式 速度补偿，大负载时电机仍能保持转速 纯硬件设计，高速度，高抗干扰能力 周波限电流方式，保护更加精确快速 低发热，大功率 应用极简，接线灵活，内置动态再生发电释放电路
上图中各接口定义为：
本控制具有多重保护功能，在保护功能起作用后可采取正确方法解除保护！ 1.欠压保护，驱动器供电电压低于13V时驱动器进入保护状态。解除此保护请先断电，将电源电压调高至18V后再通电。 2.过压保护，驱动器供电电压高于60V时驱动器进入保护状态。解除此保护请先断电，将电源电压调低至50V后再通电。 3.堵转保护，当电机堵转6秒后驱动器会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，待电机堵转问题解决后再重新通电。 4.霍尔错误保护，驱动器检测到霍尔错误后会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，排除霍尔错误后再重新通电。 注意！为避免勿保护情况发生，在不需要电机转动时，请将使能置低或将调速降至最小(电位器拧至****、模拟电压降至0V，PWM降至0%)
联系方式：QQ:467102884 电话：13811070445（刘女士）
