直流无刷电机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。常用于打磨，钻孔，搅拌等用途，抵抗恶劣环境的性能更好。

上图为客户用在钻床系统中的一套直流无刷设备。包括300W，5000转高速直流无刷电机，4速比行星减速机，和配套6A驱动器

57BL115S30-3150TF9是一款额定电压310v，额定功率300w，额定转速5000rpm的高速直流无刷电机。钕铁硼磁性材料是钕，氧化铁等的合金，又称磁钢。是节能环保的新型材料，广泛应用于现代工业与电子技术中。

配套PX系列行星减速机PX57N004S0为例减速比为1:4，输出扭矩为0.57nm*4*80%=1.8nm＜减速机输出转矩15NM，所以****输出也就1.8NM，输入转速为5000rpm/4=1250转，回程间隙≤20。

ZM-7206是我公司自主研发的大功率驱动器，主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供：操作面板速度设定，外部模拟电压调速、外部电位器调速，脉宽调速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔离）、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

·输入电源AC180/250VAC 50/60Hz

·连续输出电流: 4.9A，适合1200W 以下的无刷电机

·****输出电流: 9.9A,

·使用温度0~+45° C

·保存温度-20~+85° C

·使用及保存湿度<85% [ 不结霜条件]

·构造壁挂箱体式

·具有缓启动功能，避免电流过冲，有效保护电机

·冷却方式：主动散热器方式

·控制信输入输出信号：全隔离

·保护机能：过电流、过热、过速度、过电压、欠压控制电源异常保护

·面板界面：6 位LED 显示4 位按键操作

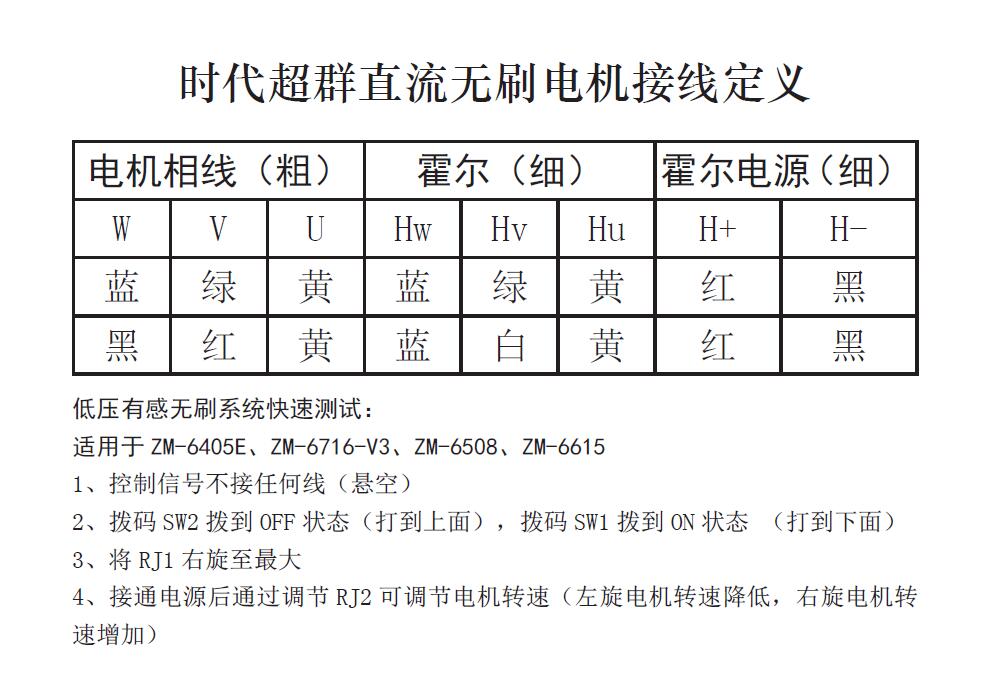

电机和驱动器接线注意事项
