配套驱动器接线方便电压直接 接交流220V即可

可配套驱动器升级版

3HE2254ML 是基于 DSP 控制的三相步进电机驱动器。它是将先进的DSP控制芯

片和三相逆变驱动模块结合在一起所构成的新一代数字步进电机驱动器。驱动

电压为AC110-260V、适配电流在5.4A 以下、外径 57-110mm 的各种型号的三

相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以

使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和

五相混合式步进电机。定位精度****可达 60000 脉冲 / 转。该产品广泛应用

于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数

控设备上。

产品特点

·采用先进的 DSP 控制系统，性价比高

·采用 4bit 开关设置 16 组等角度恒力矩细分，****分辨率

60000 脉冲 / 转

·****反应频率可达 200Kpps

·输出步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流

的一半

·采用光电隔离器件耦合信号输入 / 输出

·驱动电流从 2.2A/ 相到 5.4A/ 相，分 16 档可调

·单电源输入，电压范围：AC110-230V

·I/O 信号 , 所有输入信号均通过光电隔离，信号电平 5 ～ 24V

电平兼容

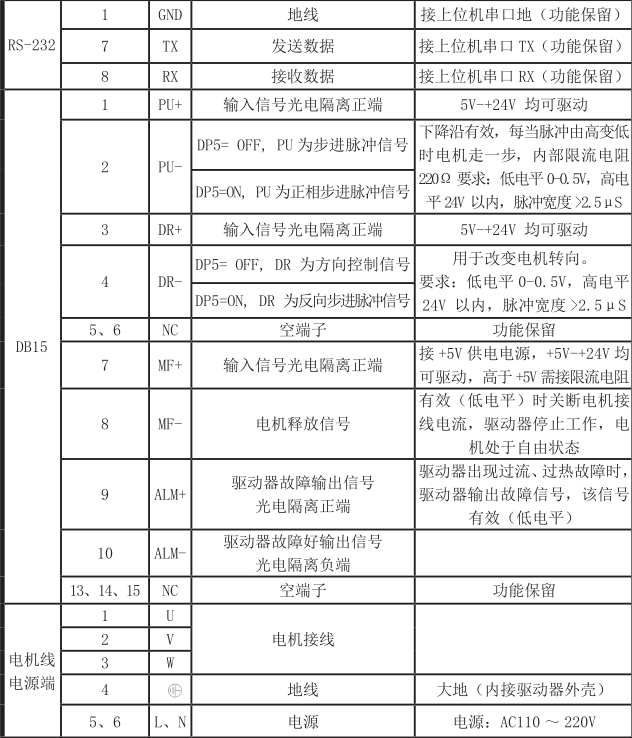

接口定义
