今天介绍一款性价比非常高的可编程控制器DY-IS,如何利用这款控制器控制导轨，做简单的速度位置控制。DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。成功应用于螺纹机控制系统、锁螺丝机控制系统。喷涂生产线控制系统、装配生产线控制系统、记米器控制系统等。
选用产品
DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程**** 99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP 脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。
那么如何利用这款控制器对步进电机进行简单的速度位置控制呢
首先接好线（电机 驱动 控制 电源）

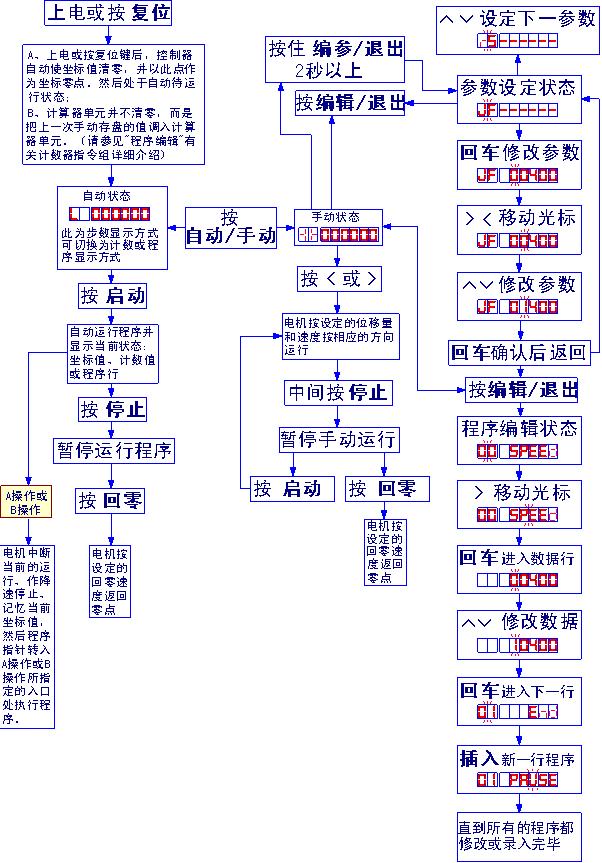

其次，按 键，点击到L 0000模式，然后按 进入参数设置模式，然后按 进入编辑模式。屏幕显示00 SPEED。可以进行速度设置，此时00闪烁为第0调程序，按住 确定，SPEED闪烁，然后按住确定 ，进入00000状态，输入相应的速度（输入3000）然后按确定，进入01 G-LEN 位移设定(参数可以利用 进行调节，具体代表什么详见说明书），然后按两次进行保存，进入00000状态，输入相应的速度（输入1000）然后按长安进保存，及可保存程序，关闭电源，从新上电后按即可进行程序运行。 具体操作流程如下：
