带电磁刹车750W高压直流无刷电机及配套220V驱动器的选用(LP)
2018年1月3日

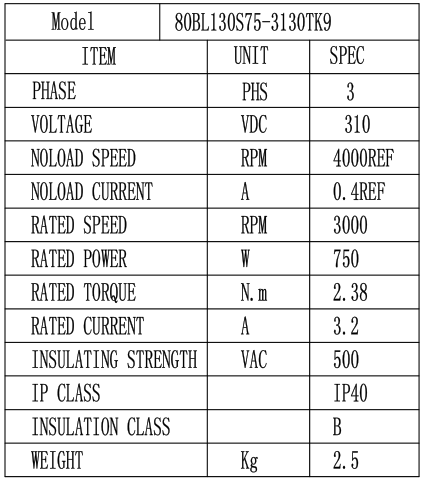

高压直流无刷电80BL130S75-3130TK9,电压310V,功率750W,额定转速3000转,此款电机带24V电磁刹车,断电刹车,可以在突然断电的情况下让电机立刻停下,防止发生意外。具体参数见下表,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。


那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。750W/310V=2.4A,选配的驱动市面上大多都为220V交流供电(相当于310直流)。这样会更加方便.电流大于峰值电流(2.4A的2倍左右),选择ZM-7206(最高6A)效果是比较好的。


驱动器ZM-7206是我公司自主研发的220V大功率驱动器,主要采用国际最新电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供:操作面板速度设定,外部模拟电压调速、外部电位器调速,脉宽调速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔离)、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

·输入电源AC180/250VAC 50/60Hz

·连续输出电流: 4.9A,适合1200W 以下的无刷电机

·最大输出电流: 9.9A,

·使用温度0~+45° C

·保存温度-20~+85° C

·使用及保存湿度<85% [ 不结霜条件]

·构造壁挂箱体式

·具有缓启动功能,避免电流过冲,有效保护电机

·冷却方式:主动散热器方式

·控制信输入输出信号:全隔离

·保护机能:过电流、过热、过速度、过电压、欠压控制电源异常保护

·面板界面:6 位LED 显示4 位按键操作


电机和驱动器接线注意事项


CN2控制端口定义如下:


CN2的1.2.3脚可以外接点位器调速

CN2的3.4脚短接可以控制方向

CN2的3.5脚短接可以控制启停

CN2的3.6脚短接可以实现电机的快速制动

联系方式:QQ:467102884  电话:13811070445(刘女士)
