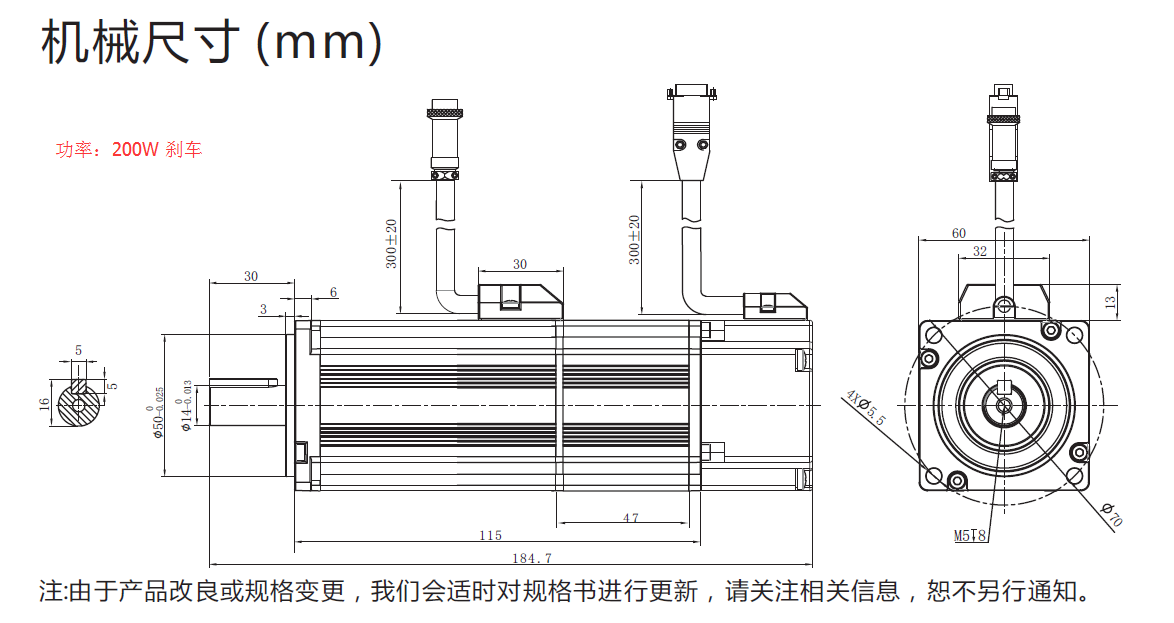

电机尺寸图

电机可加刹车

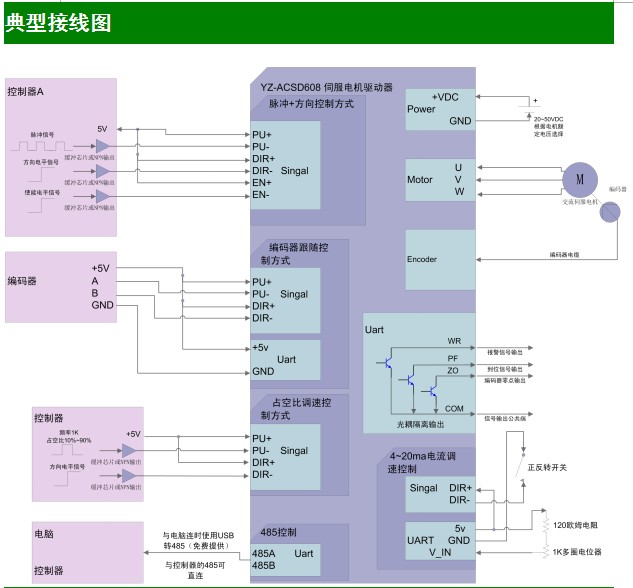

 驱动器典型接线图

如下图所示，驱动器工作需要接上 20~50VDC 的电源，电压根据电机的额定电压来选择，电机的 UVW 和编码器已做好插头，直接插在驱动器上，如果需要加长线可做转接线加长。此版本提供光耦输出的 报警信号、到位信号、编码器零点信号，可以根据需要连接。下图有 5 个小框，分别是可以选择的 5 种控制方式，上电后只能选择其中一种控制方式，接线如下图所示。

1. 采用 32 位高速 DSP 芯片。

2.FOC 场定向矢量控制，支持位置 / 速度闭环。

3. 位置模式支持指令脉冲 + 方向 或 正交脉冲信号。

4. 速度模式支持 PWM 占空比信号 或 4~20ma 电流 或 0.6~3V 电

压信号控制。

5.16 位电子齿轮功能，1~65535 / 1~65535 。

6. 供电电压 +20V~50V。支持 50~500W 交流伺服电机。

7. 支持 485（modbus 协议 RTU 模式）控制方式。可以设定驱动

器地址，简化控制系统。也可以直接通过 PC 机控制，并提供 PC

机测试软件。

8. 具有欠压，过压，堵转，过热保护。

9. 提供隔离输出的 到位信号、报警输出信号、编码器零点信号
