45模组龙门架导轨滑台传动可配步进 伺服电机控制器介绍(SSZ)
2018年1月8日




45轨产品参数:

规格:45*45mm
长度:4米以内任意尺寸
直度/扭拧度: <=0.03/300mm
重复定位精度:0.1mm
扭矩:0~3N.m
速度:0~1米/秒
承载力:150N, 15kg
导轨材质:铝合金+轴承钢
导程:72mm,电机转一圈,滑块移动的距离
同步带规格:HTD3m,宽度15mm
同步带轮齿数:24齿
60轨产品参数:
导轨规格:60*60mm
导轨材质:铝合金+轴承钢
滑块规格:130*115mm
滑块材质:铸铝+4轴承U槽轮(直径25mm),全封闭防尘免维护结构
长度:4米以内任意尺寸
直度/扭拧度: <=0.03/300mm
每米重复定位精度:0.1mm
最大扭矩:50N.m
最大速度:15m/s
最大容许动量:25kg.m/s
水平最大承载力:100kg
垂直最大承载力(提升力):50kg
导程(同步轮周长):125mm(电机转动一圈滑块移动距离) 同步带规格:聚氨酯钢线HTD5m,宽度25mm
同步带轮齿数:25齿
颜色:哑香槟色

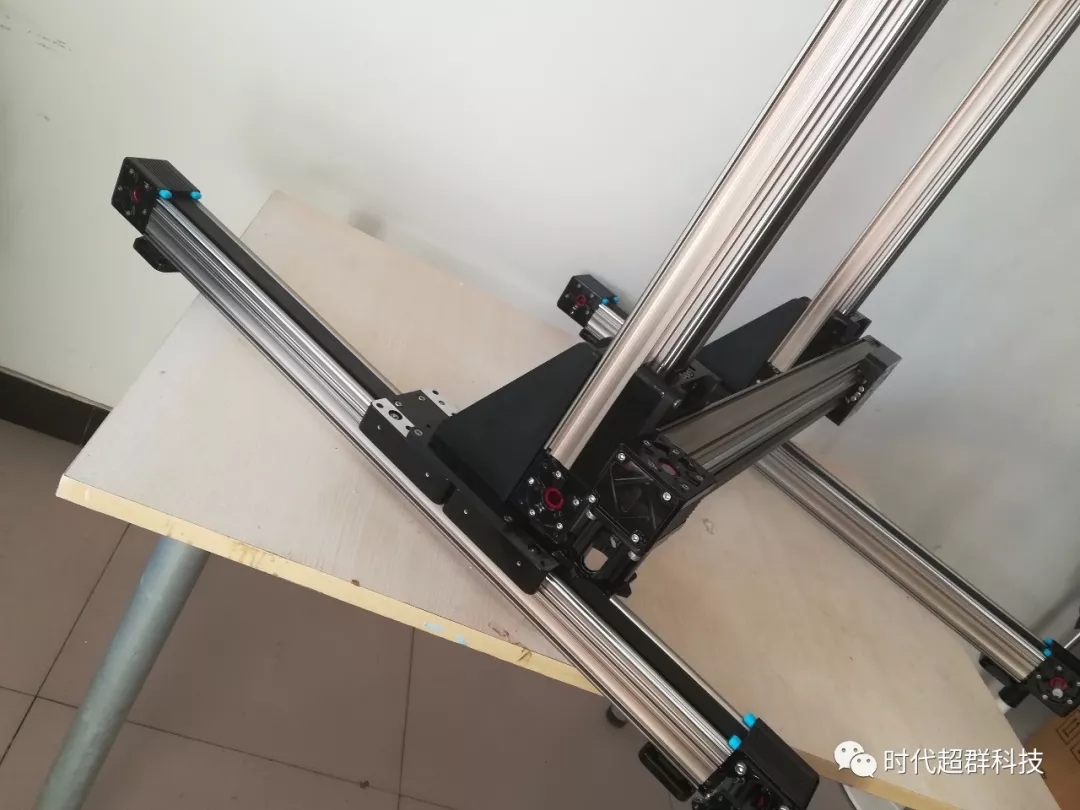

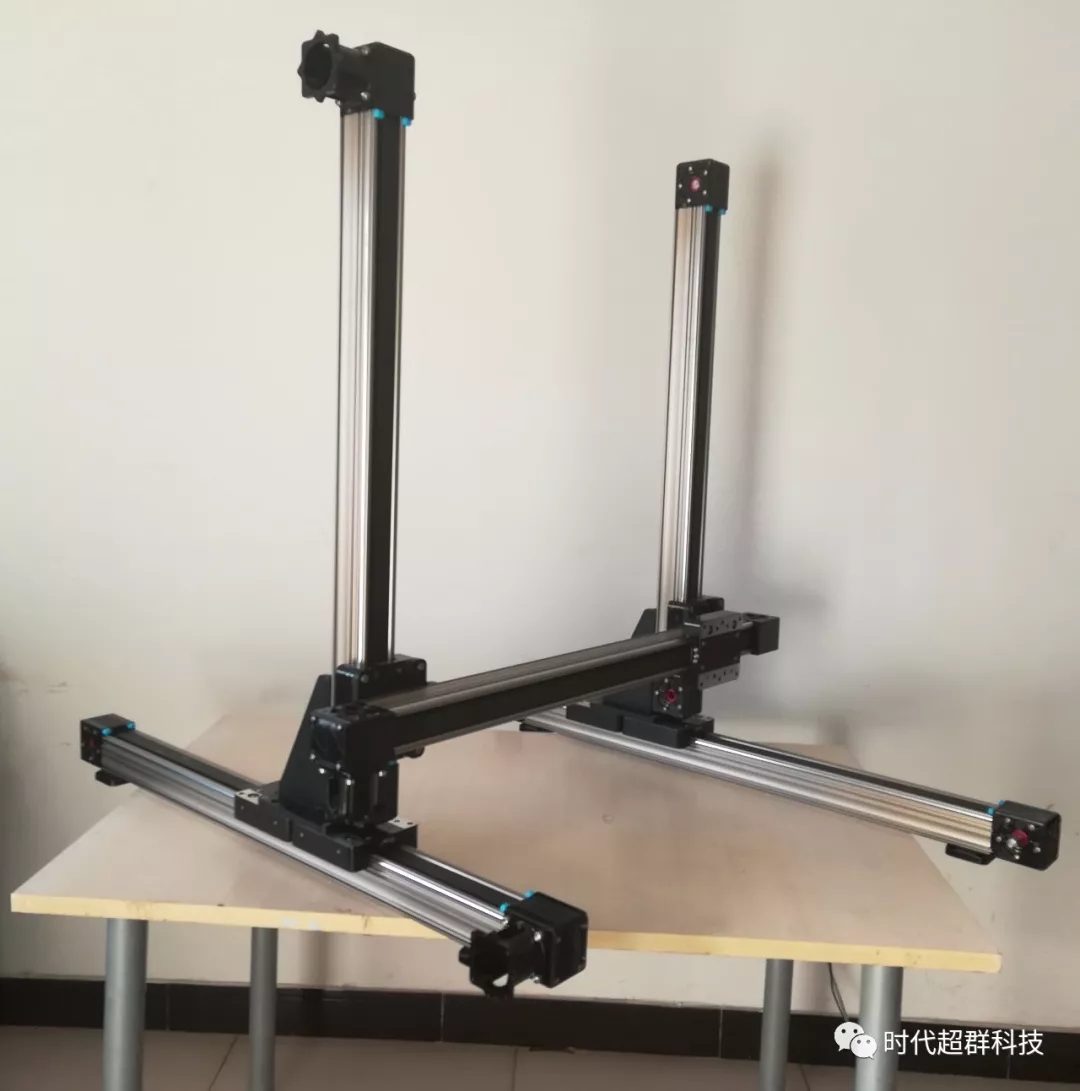

图片为60型同步带,有效长度700MM

需至少配2nm以上步进电机,其中垂直高度电机需要额外增加减速机,因垂直方向受力更大。图片配套的电机均为57步进电机,垂直方向配57闭环电机带1:10减速机。另最好在垂直方向增加刹车,保证导轨在断电情况下,不会下降

联系人  史先生 18010107261
