介绍一款110热卖配套驱动器加电机可加减速16NM机身长度185mm磨床铣床专用(SSZ)
2018年1月9日




步进电机型号步距角°电机电流(A)电机扭矩(N.m)相电阻(Ω)
相电感(mH)
机身长度(L)mm重量(kg)
110HCY137AL3S1.2°4.381
11.9
1375.5
110HCY160AL3S1.2°5.8120.76
11.5
1607.1
110HCY185AL3S1.2°6161.28
19
1858.8
110HCY220AL3S1.2°6.8201.24
22
22011
110HCY230AL3S1.2°6.8221.2
22.2
23012

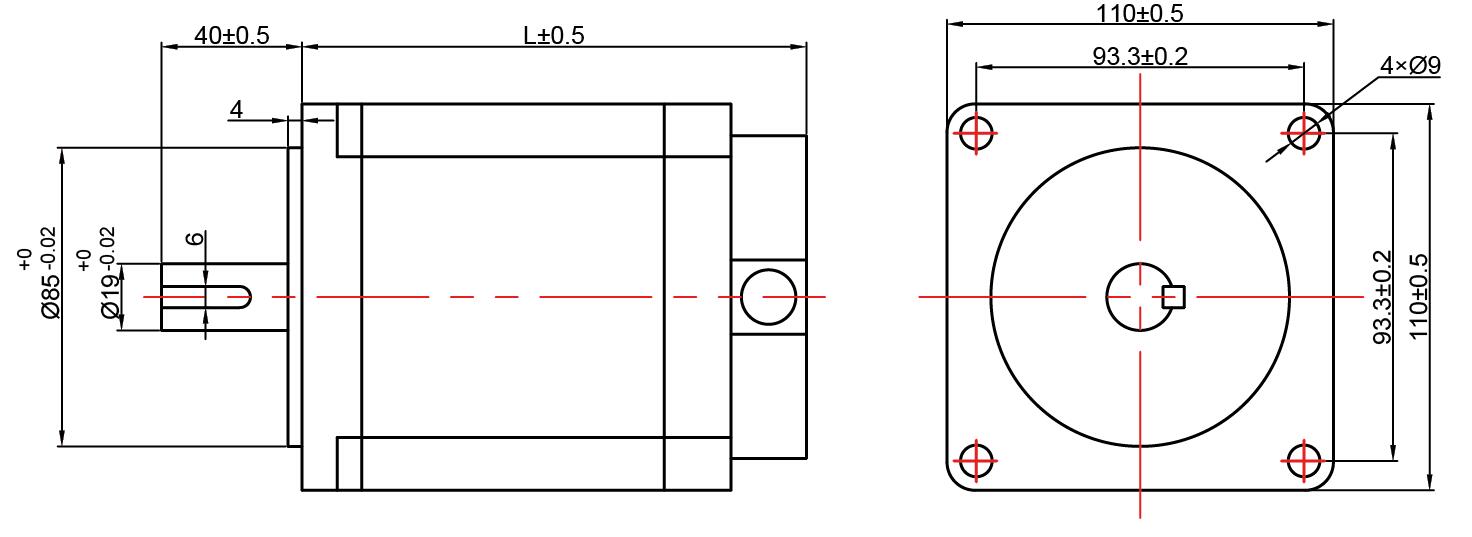

L=185mm

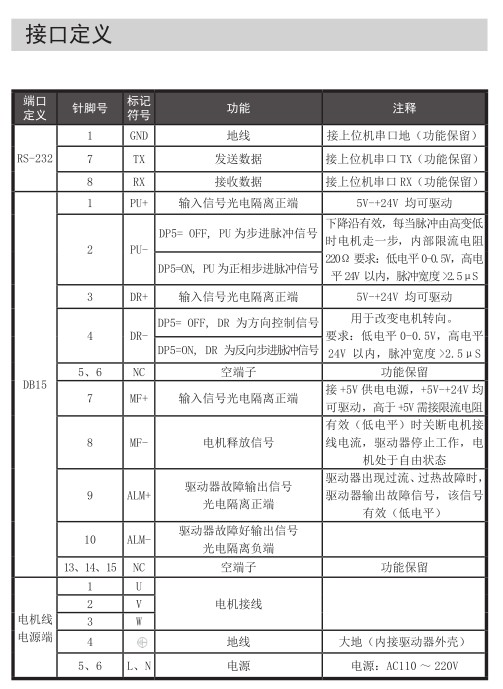

接线图

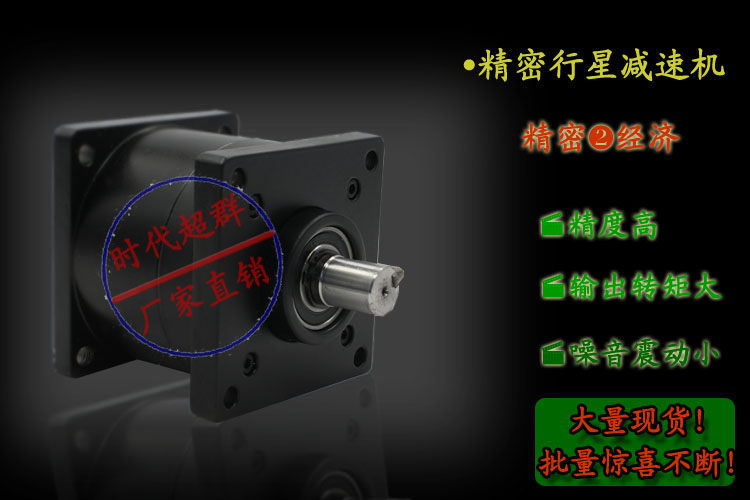

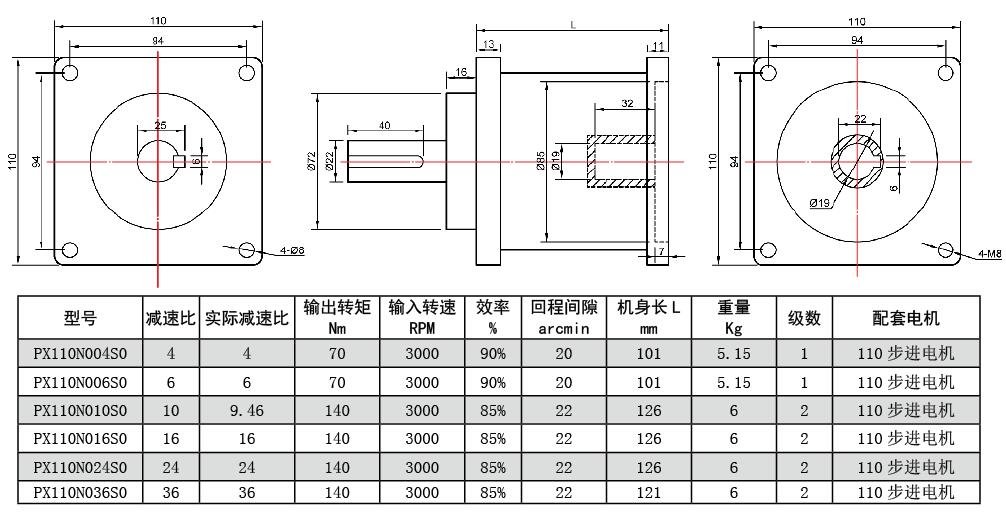

配套减速参数

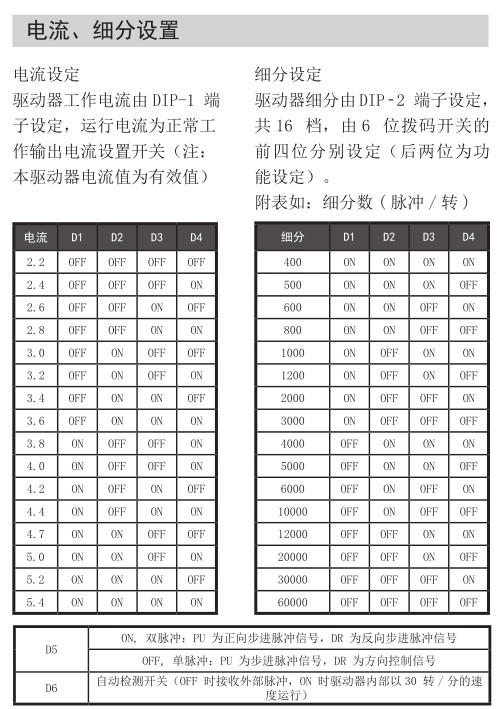

3HE2254ML 是基于 DSP 控制的三相步进电机驱动器。它是将先进的DSP控制芯片和三相逆变驱动模块结合在一起所构成的新一代数字步进电机驱动器。驱动电压为AC110-260V、适配电流在5.4A 以下、外径 57-110mm 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机运行平稳,几乎没有震动和噪音,电机在高速时,力矩大大高于二相和五相混合式步进电机。定位精度可达 60000 脉冲 / 转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。



联系电话 18010107261  史先生
