举例解析直线步进电机扭矩、推力、负载之间的关系(LP)
2018年1月11日

直线步进电机轴向力(推力)计算公式: 转矩=轴向力(推力)×导程/2πn (n为效率)

例:直线电机静转矩1NM,直线电机导程8mm,电机效率80%,

计算推力 1=F×0.008/2×π×80% (π≈3.14

计算得出F=628N

换算成可以推动物品的重量:

重量=628/G×f (f为摩擦系数)≈30KG

摩擦系数(T型丝杆摩擦系数比较大,滚珠丝杆摩擦系数比较小)

即1NM直线步进电机的推力为628N,可带动大约30-40KG物品。

同理,步进电机带动丝杆导轨是一样的道理。大致是1NM步进电机能有628N的推力。

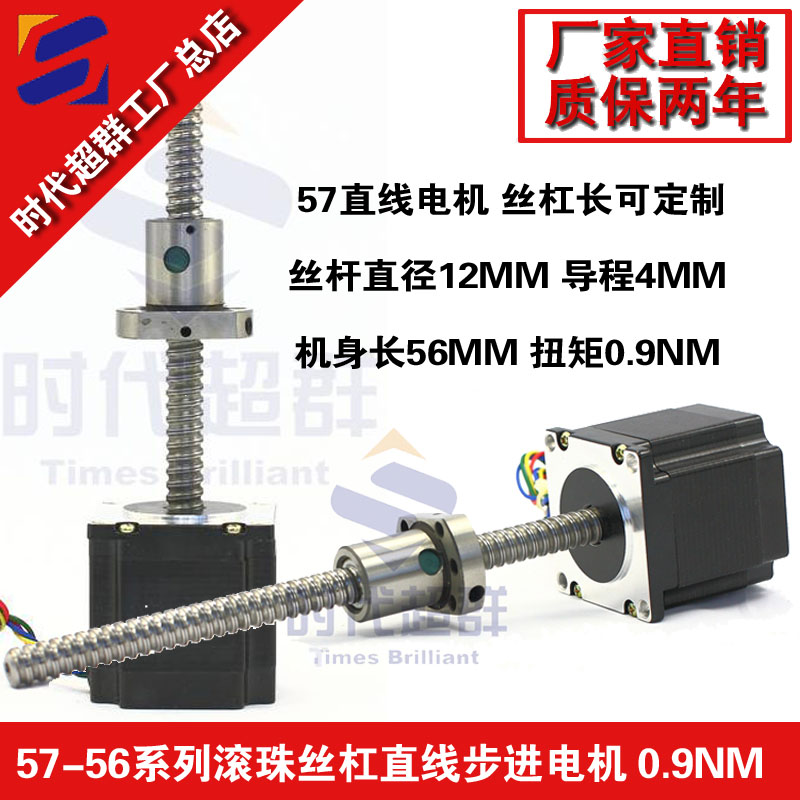

上图为时代超群滚珠丝杆直线电机为57B56AB1204A-20,电机静扭矩0.9NM,电流2.5A,机身长56MM,止口38MM,孔距47MM,有效行程200MM,导程为4MM,直径为12MM,电机结构简单、反应速度快、灵敏度高、随动性好、密封性好、不怕污染、适应性强,和控制系统相配合,可做到0.001mm的位移精度和自锁能力。直线电机的丝杠部分可根据客户要求的 轴径、轴长、导程、丝杠的类型(滚珠、T型丝杠)等定制。


图为EBX系列双圆轴滚珠丝杆直线导轨滑台,搭配57HBP56AL4步进电机,电机扭矩0.9NM,3A。


导轨精度可达0.03mm运行平稳!导轨水平载重50KG,垂直载重10KG,丝杆12MM,16MM可选,导程4MM,5MM, 10MM可选,丝杆速度可达到0-50mm/s。有效行程可以做到1米以内。可根据客户要求定制。配42或者57步进电机。

联系方式:QQ:467102884  电话:13811070445(刘女士)
