输出轴带键槽的200W双出轴直流无刷电机及配套驱动的选用(LP)
2018年1月12日


上图为客户定制时代超群双出轴直流无刷电57BL115S21-230DK9 ,电压24V,功率210W,转速3000转,电机采用高磁能积的稀土钕铁硼(Nd-Fe-B)材料,电子换向来代替传统的机械换向,性能可靠、磨损小、故障率低,寿命比有刷电机提高了约6倍,常用于医疗设备,健身器材,电动车等……

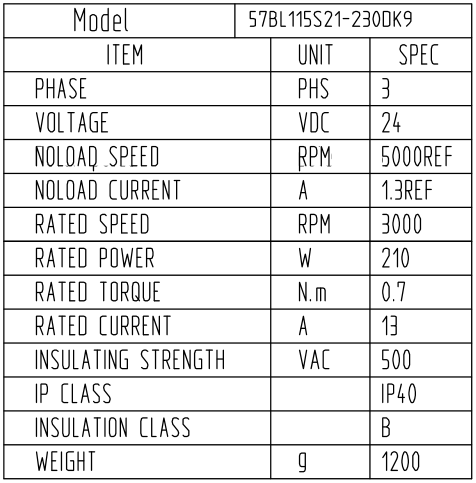

具体参数如下表:


具体时序表如下:


此款电机前出轴8MM,有一个3*12的键槽,出轴长25MM,后出轴6MM,D轴,有四个M3的定位孔,可以用于加装编码器,也可以用做传动轴。具体尺寸如下图:



那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。210W/24V=8.75A,选配的驱动电压要输入36V,电流大于峰值电流(8.75A的1.5-2倍左右),选择ZM-6615(****50V 15A)效果是比较好的


ZM-6615高性能无刷驱动器(控制器)是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器;三相全桥,PWM斩波方式;闭环稳速,大负载时电机仍能保持转速;纯硬件设计,高速度,高抗干扰能力;周波限电流方式,保护更加精确快速;低发热,大功率。



主要功能

·欠电压(≤18V)、过热(150)自动保护

·堵转保护时间2-15秒可调

·霍尔错误保护

·输出限流线性可调:1-15A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·带有速度反馈信号输出

·带有EABS电子快速制动功能

联系方式:QQ:467102884  电话:13811070445(刘女士)
