 当前位置:首页--步进电机--86系列三相混合式步进电机

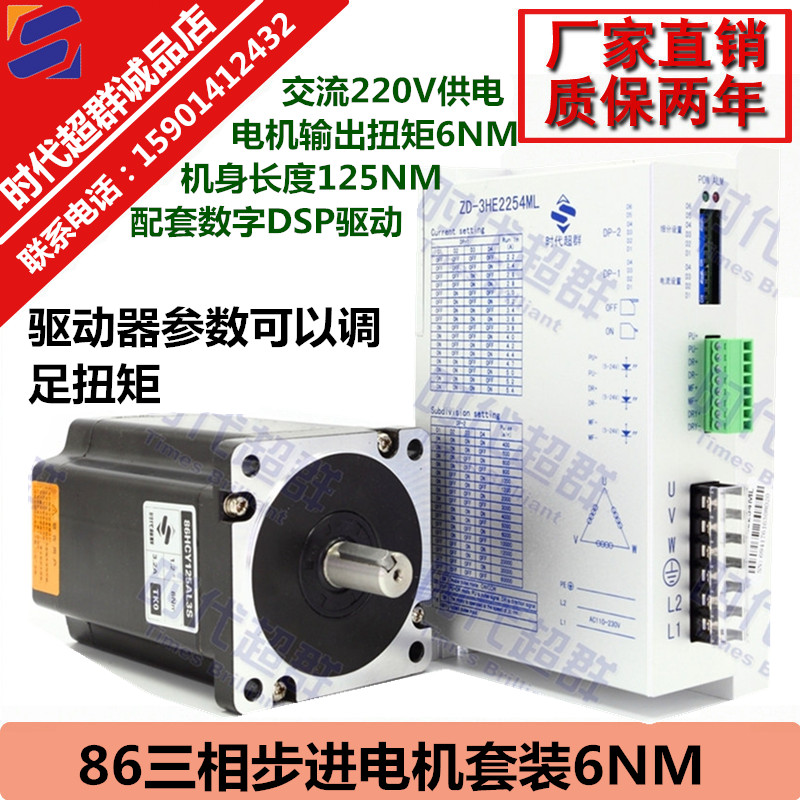

86三相高压电机机身长度125mm扭矩6NM配套驱动器3HE2254ML(SSZ)
2018年1月21日

三相步进电机比两相步进电机好在哪里?

1、分辨率是两相电机的1.5倍,能进行高精度位置定位,高速性能好。
2、定子的主极数为6,交链磁通大,而且两相激磁时的转矩合成效率比两相电机好,转矩较高。
3、能Y接线或△接线,3端子6个功率管,比两相电机8个功率管少。
4、因三相结构的关系,激磁电流的三次谐波被抵消,振动和噪音比两相电机小。
5、齿槽转矩由两相电机的4次谐波变为三相电机的6次谐波,齿槽转矩比两相电机小。


配套电机




驱动器特点:

1.    110步进电机套装含驱动器2254ml 8 6 12nm可选 全新升级 现货包邮 结实耐用,自带报警输出,驱动器出现过流、过热故障时,驱动器输出故障信号,该信号有效(低电平)


2.    采用先进的 DSP 控制系统,性价比高·采用 4bit 开关设置 16 组等角度恒力矩细分,****分辨率60000 脉冲 /


3.    ****反应频率可达 200Kpps

4.    输出步进脉冲停止超过 100ms 时,线圈电流自动减到设定电流的一半

5.    采用光电隔离器件耦合信号输入 / 输出


6.    驱动电流从 2.2A/ 相到 5.4A/ 相,分 16 档可调


7.    单电源输入,电压范围:AC110-230V


8.    I/O 信号 , 所有输入信号均通过光电隔离,信号电平 5  24V电平兼容

接线图


史先生18010107261
