新款可定长控制多圈电位器调速转速控制器如何运用(LP)
2018年2月1日


上图为时代超群CS10-3脉冲发生器可以控制步进电机,伺服电机,电机转速0-1000转每分钟,方波,无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。




1.显示说明:在运行状态或停止状态数码管显示当前的转速值,单位转/分。


在设置状态显示设置的参数代号或参数值。

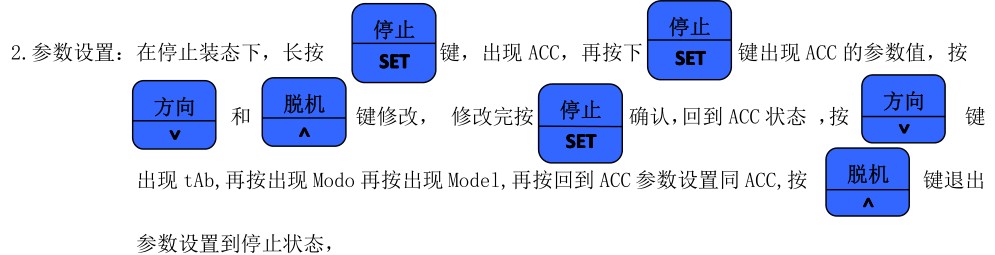

出现 tAb,再按出现 Modo 再按出现 Model,再按回到 ACC 参数设置同 ACC,按 键退出

参数设置到停止状态,

C ACC 加速度设置(1-99)1 最快,99 最悭,负载重设置慢点,默认值 5

b tAb 细分数设置(1-64)此值根据驱动器上设置,应该跟驱动器设置为一致,设置一致时显示的转速为实

际速度,默认值 10.

Mod0 模式 0(0-1)设置为 0 时上电为停止状态,设置为 1 时上电即运行,默认值 0

Mod1 模式 1(0-4)默认值 0

0 接线端子 3 接通启动,断开停止,方向为接线端 4 接通正转,断开反转

1 接线端子 3 按一下启动,再按一下停止,方向为接线端 4 按一下停止

2 接线端子 3 按一下启动,接线端 4 按一下停止

3 接线端子 3 按一下正转启动,再按一下停止,按线端 4 按一下反转启动,再按一下停止

4 接线端子 3 接通正转启动,断开停止,接线端 4 接通反转启动,断开停止

Mod2 模式 2(0-3)0 速度控制,1 定长控制,2 连续控制,3 往返控制,默认值 0

在定长模式下,停止状态按停止键设置 P-01,长按停止键是有 d1A,d1b

在连续模式和往返模式下,停止状态按停止键设置 P-01,P-02,P-03

在速度控制模式和往返模式下,X1,X2 限位有效,遇到会方向取反运行。

P-01 长度值,脉冲数=P-01*d1A/d1b doub:倍率设置 默认 1 0-1000 转可调

P-02 延时值,单位毫秒 设置为 2 0-2000 转可调

P-03 次数值,连续运行次数值 设置为 3 0-3000 转可调

3.运行说明:面板启动或外接端子启动,运行时调节电位器来调节转速。

面板停止或外接端子停止,停止时显示 0,如果在停止状态下需要显示电位器当前调整的转速可以按下脱机键,脱机灯亮时停止状态下也调整电位器修改转速值改变方向,按面板方向键或者外接方向键。

联系方式:QQ:467102884  电话:13811070445(刘女士)
