低转速大扭矩交流伺服电机驱动套装如何电位器控制调速(LP)
2018年2月5日

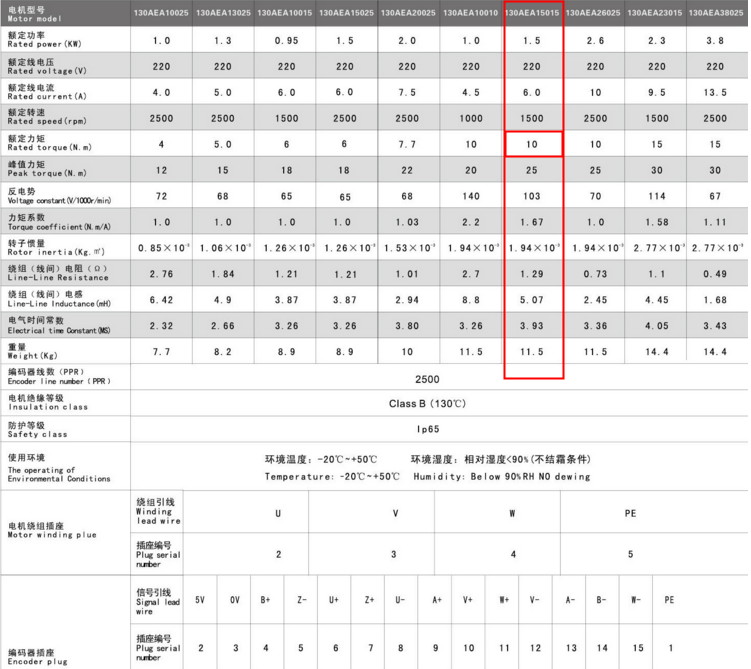

上图为我公司一款低转速大扭矩伺服电机130AEA15015-SH3。此电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。此款电机扭矩10NM,功率1.5KW,转速1500转。电机法兰130*130,轴径22mm,具体参数表如下:


配套驱动DM-26EA采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。绝对高品质保证。

此套装可以直接外接电位器调速,具体方法如下:

注意:利用电位器调速时候,需要在对应的速度模式下

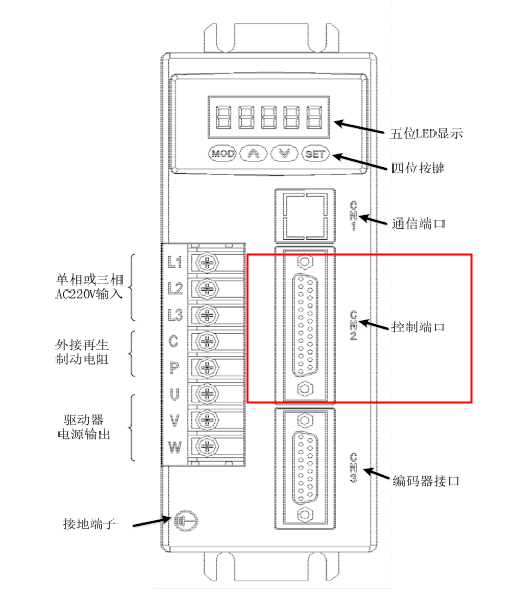

接电位器调速需要用到CN2端口,我们要了解CN2端口各个角的意思。打开说明书第14页



上红框部分适用于外接电位器调速的端口,除了上述端口,还需要一个24V电源和一个10V的电源

那么电位器端口如何接呢?


联系方式:QQ:467102884  电话:13811070445(刘女士)
