可外接计时启动器的高压直流无刷电机驱动器/控制器(LP)
2018年2月9日

今天较少一款高压直流无刷电机ZM-7205A,此款驱动较其他驱动主要有两个特色功能,可以232外接手持只能调试器,用来计时启动,调速等,也可以接电脑,用来设置驱动器参数,比如,调节参数适用于带霍尔电机和不带霍尔电机均可以搭配。


下面就具体介绍一下这款驱动



ZM-7205A 直流无刷电机驱动器是我公司最新推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域

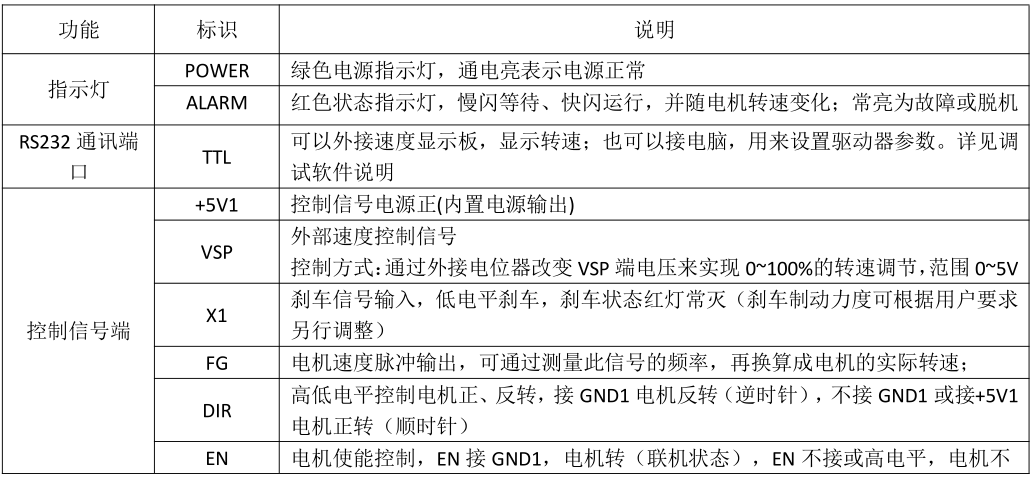

◆可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数;

◆电流速度双闭环设计,低速力矩大,运行平稳;

◆高力矩高转速输出,最高转速达 20000rpm/min;(根据用户电机而定)

◆调速方式:外接 PWM 调速或外接电位器调速;

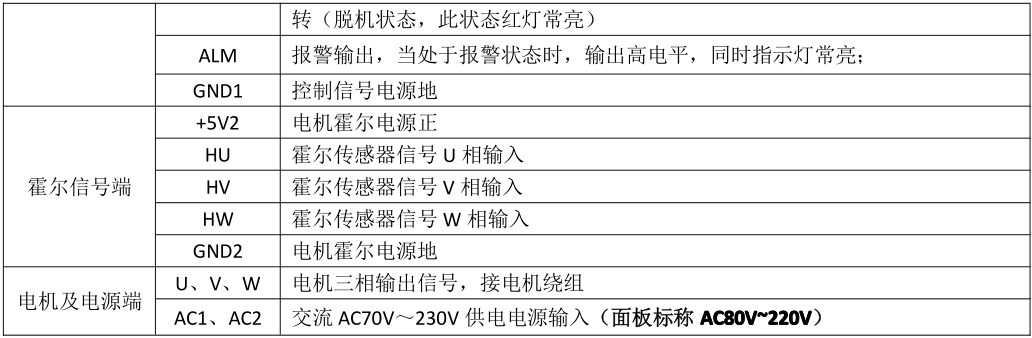

◆ 有 EN(使能)、DIR(方向)、X1 (刹车)信号控制端;

◆可输出测速脉冲 FG,(光电隔离,门极输出);

◆可输出报警信号 ALM 供用户检测(光电隔离,门极输出);

◆ 具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。





1 、初次使用该驱动器,如何能尽快上手?

正确接好电源线、电机线、霍尔线后,外接电位器缓慢加速,电机正确转动后,再依次测试使能、方向等功能。如对本产品不熟,初次使用应做好测试后,再安装到实际场合使用。

2 、电源接反有何影响?

会立即烧毁驱动器。

3 、上位控制信号电压最高是多少 V V ?

调速信号最高电压为 5V,超过此电压会导致驱动器烧毁。

4 、驱动器长时间工作后外壳比较热,正常吗?

正常,在常温下,长时间工作外壳达到 90 度不会对性能有影响。

5 、电源指示灯亮,但电机不转且抖动,是什么原因?

可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新通电测试。

6 、用此驱动器,能否将我的电机转速调到  6000 ?

无刷电机的最高转速是由电机本身的参数决定的,驱动器能将电机转速控制在 0 至最高速。

7 、我手上已经有电机,购买此驱动器后如何接线?

必须先确定手上的电机的相线和霍尔线定义后才能接线,如不确定,需向电机厂家询问。不正确的接线会导致驱动器损坏。

8 、想在此驱动器上加些功能或做新产品开发,是否可以?

可以,请联系我公司。

联系方式:QQ:467102884  电话:13811070445(刘女士)
