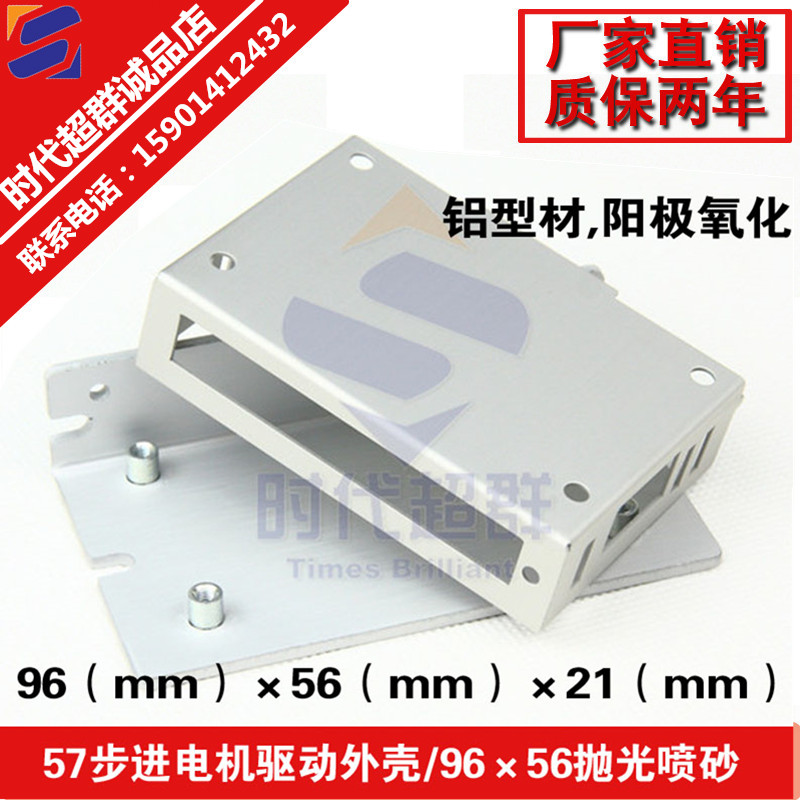

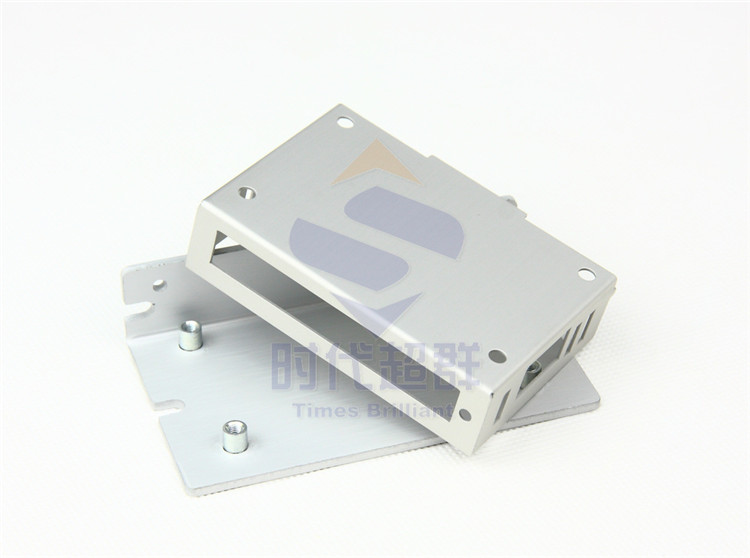

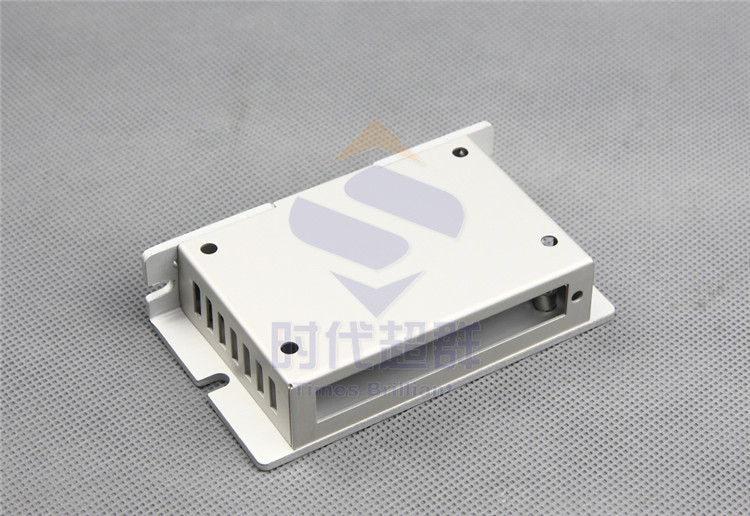

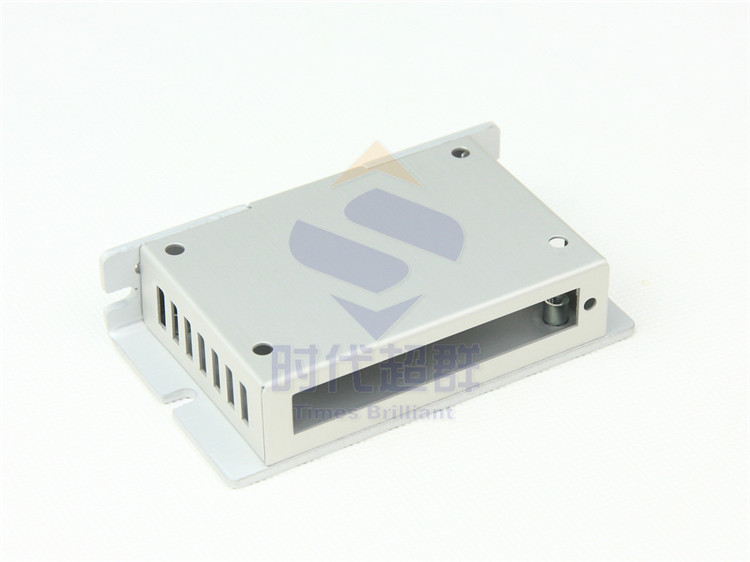

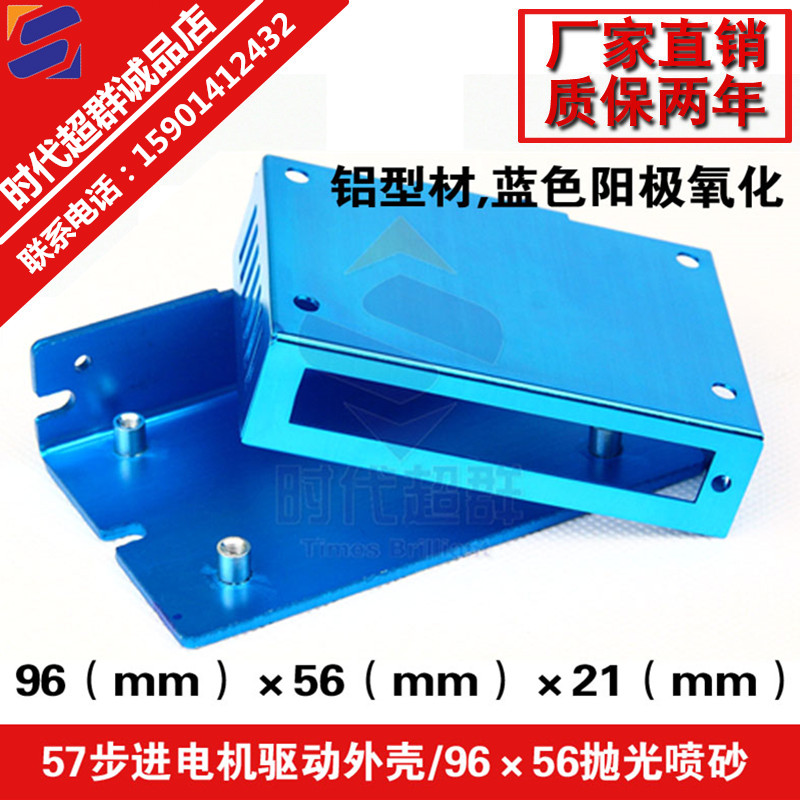

步进无刷伺服电机驱动器控制器机壳外壳 喷砂抛光氧化,颜色、规格、丝印皆可定制,批量订购价格优惠。 步进无刷伺服电机 驱动器控制器 散热外壳机壳机箱 蓝色阳极氧化也可以定做红色黄色等,具体请咨询!

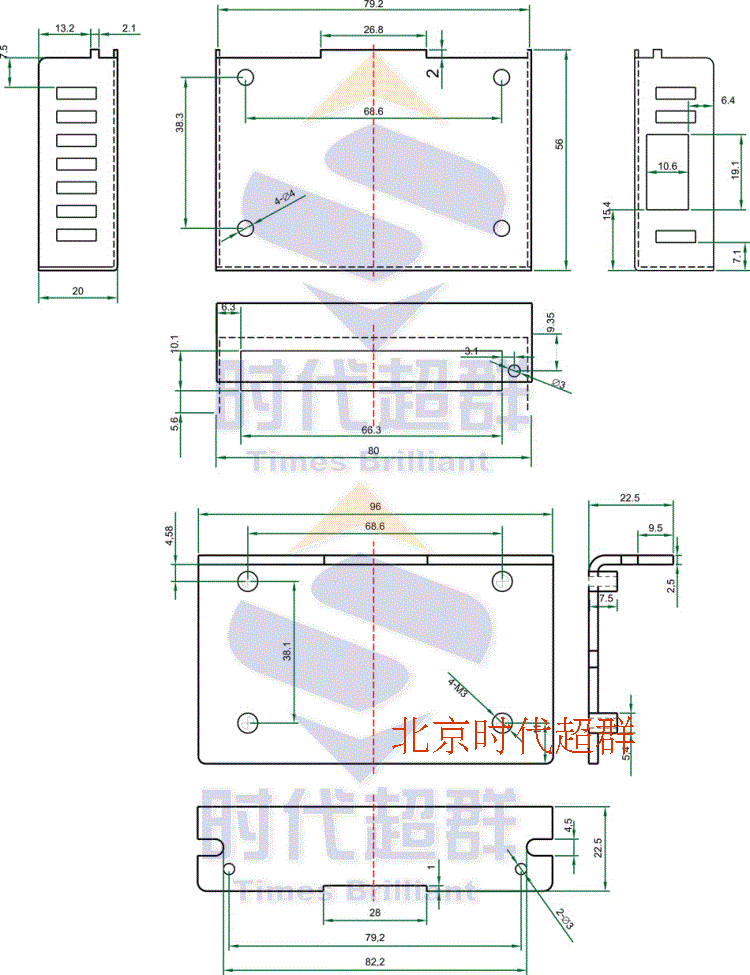

货号 | ZWY9656 | 散热 | 可满足2.5A以下散热 | 品牌 | 时代超群 | 颜色 | 白色、蓝色、黑色可选 | 材料 | 铝型材,阳极氧化 | 加工 | 折弯 | 规格 | 96(mm)*56(mm)*21(mm) | 定制 | 可以 |
阳极的铝或其合金氧化 ,表面上形成氧化铝薄层 ,其厚度为5~20微米 ,硬质阳极氧化膜可达60~200微米 阳极氧化后的铝或其合金,提高了其硬度和耐磨性,可达250~500千克/平方毫米,良好的耐热性 ,硬质阳极氧化膜熔点高达2320K

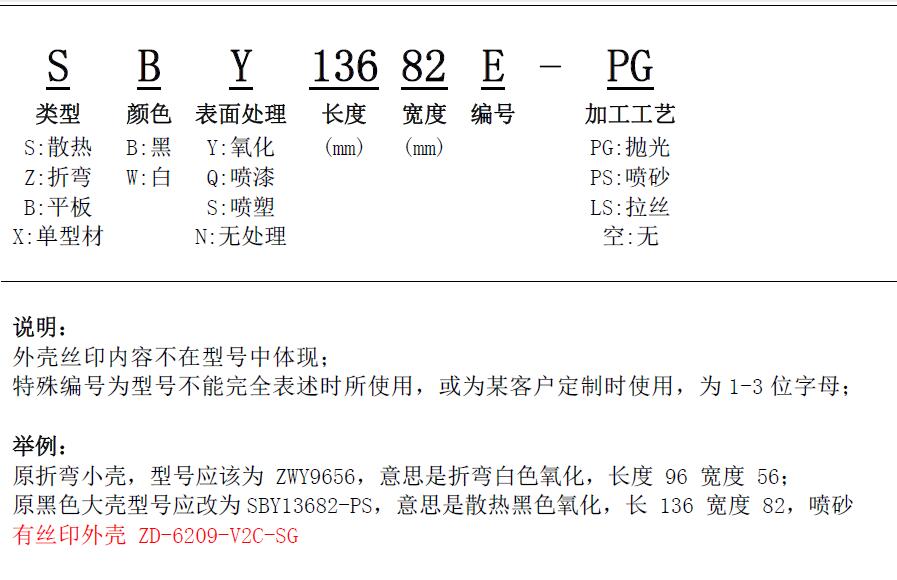

增强了抗腐蚀性能,在ω=0.03NaCl盐雾中经几千小时不腐蚀。 型号 | 尺寸 | 颜色 | 表面处理 | 是否带散热片 | ZCY9656 | 96X56X21(mm) | 蓝色 |
|
| ZWY9656 | 96X56X21(mm) | 白色 |
|

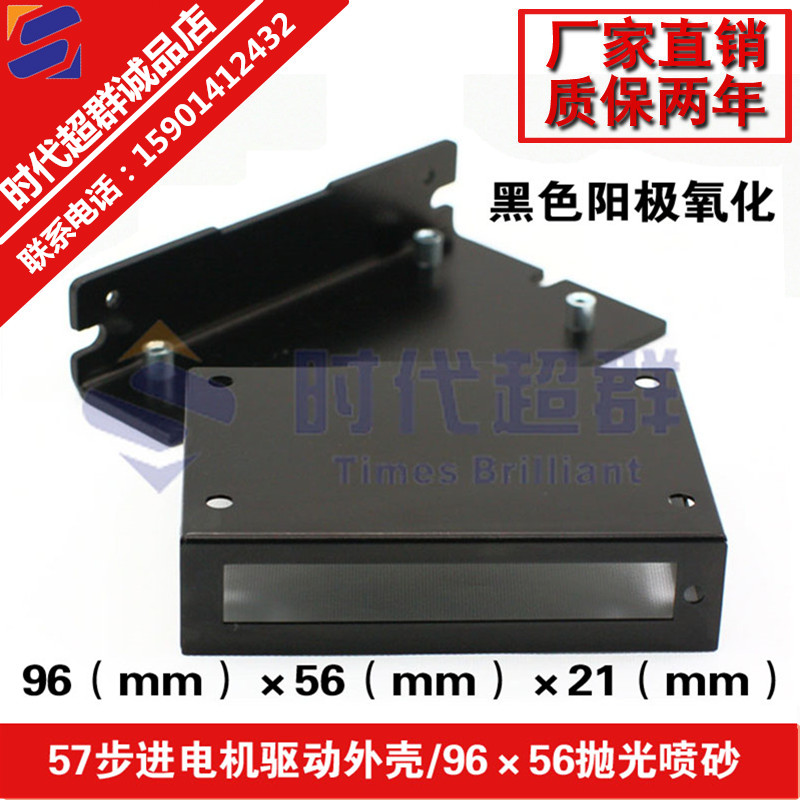

| ZBY9656 | 96X56X21(mm) | 黑色 |
|
| SWY9656-PG | 96X56X35(mm) | 白色 | 抛光 | 是 | SWY13682-PS | 136X82X45(mm) | 白色 | 喷砂 | 是 | SWY13682-PG | 136X82X45(mm) | 白色 | 抛光 | 是 | SBY13682-PS | 136X82X45(mm) | 黑色 | 喷砂 | 是 | SBY13682-PG | 136X82X45(mm) | 黑色 | 抛光 | 是 | SWY16096-PS | 160X96X56(mm) | 白色 | 喷砂 | 是 | SWY16096-PG | 160X96X56(mm) | 白色 | 抛光 | 是 | SBY16096-PS | 160X96X56(mm) | 黑色 | 喷砂 | 是 | SBY16096-PG | 160X96X56(mm) | 黑色 | 抛光 | 是 |
在使用功率器件时最重要的是如何使其产生的热量有效地散发出去,以获得高可靠性。 散热的最一般方法是把器件安装在散热器上,散热板将热量辐射到周围的空气中去,以及通过自然对流来散发热量。 一般地说,从散热器到周围的空气的热流量(P)可由下例表示。 P=hA η△T式中 h为散热器总的传热导率(W/cm2℃),A为散热器的表面积(cm2),η为散热器效率,△T为散热器的****温度与环境温度之差(℃)。 上式中h是由辐射及对流来决定,η是由散热器的形成来决定。 总之,散热器的表面积越大,与环境温度之差越大,散热板的热量辐射越有效。 (1)辐射散热 下述近似式表示辐射散热 hr=2.3×10-11×ε(△T/2+237)3(W/cm2℃) 式中ε是表面辐射率,随散热器的表面状况而变化。表面研磨光洁的产品ε=0.05~0.1也就是说辐射率极差。然而,散热器表面涂以涂料,经氧化可使ε=1。 (2)对流散热 功率器件安装在装置的框架上时,采用对流散热比辐射散热更有效。在一个大气压的空气中,采用对流散热器的传导率近似地由下式表示。 hc=4.3×10-4×(△T/H)1/4(W/cm2℃) 式中,H是散热器垂直方向长于水平方向更为有效。 (3)散热器效率η 若用薄材料制成散热器,则离热源越远,表面温度越低,散热效果也越差。上述公式是假定温度都是均在分布的,而实际上在散热板的边缘部位表面温度越低。 这种由散热器本身温度确定的系数就是散热器效率,它表示散热板实际传递的热量与器材安装部位****温度视为均匀分布时的热量之比。 η主要是由所用散热器的材料大小与厚度来决定的。一般地说,热传导率高的材料如铝(2.12W/cm2℃)及铜(3.85W/cm2℃)而钢(0.46W/cm2℃)就相当差了。 另外,散热器的厚度以厚些为好,并以跟散热器的长度平方成比例为****。根据上述各点,适用于功率器件的散热器应满足下列要求: (Ⅰ)表面积尽可能大些 (Ⅱ)散热器表面阳极氧化,发黑处理 (Ⅲ)散热器配置应使空气易于流通,以长边取垂直方向为佳 (Ⅳ)使用热传导率良好的铝及铜作为散热器材料 (Ⅴ)散热器厚些为好,厚度与长度平方成比例 联系电话15901412432史先生 |
