CM35D可编程步进电机控制器输入输出没反应是怎么回事?(LP)
2018年3月6日


CM30D-30是为公司生产的面板型运动控制器(数控系统),可同时控制三台驱动器带动电机同事工作。采用高性能32位CPU,驱动装置采用细分步进电机或交流伺服电机,配备液晶显示器,全封闭触摸式操作键盘。该系统具有可靠性高,精度高,噪音小,操作方便等特点。

成功应用于以下产品:

数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。

裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。

位移台、一维控制平台、二维控制平台。

螺纹机控制系统、锁螺丝机控制系统。

喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。

有客户反应此款控制器上电编程以后,输入输出不起作用。到底是什么原因呢。

今天就一个普遍的现象跟大家说一下。好多客户收到货,粗略的看下说明书,按照如下接线

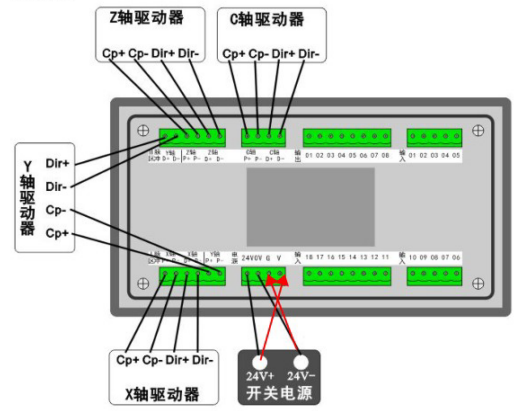

样的接线是没有问题的:D+、D-分别接驱动器的 Dir+、Dir-,P+、P-接驱动器的 Pul+、Pul-端,但是要注意:系统供电与输入输出部分供电建议采用隔离不共地的开关电源24v供电电源的 24v+、GND 端分别接控制器 24V、0V端子;如果需要接输入和输出,则 24v 供电电源的 24v+、GND 端分别接控制器的 V、G 端子(如下图);24v 电源不能与大地、机壳等短接,当距离较大时应使用较粗的电气连接线;电器柜中配线,应注意强电、弱电分离,避免强电弱电。


如果需要输入输出,电源那我标出来的两个红线也需要接

视频地址:http://v.youku.com/v_show/id_XMTYwNTI3NTA4NA==.html
