时代超群无刷直流电动机采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料，电机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。寿命比有刷电机提高了约6倍。配套无刷驱动器高集成度高可靠性，大负载时电机仍保持转速，低发热大功率。

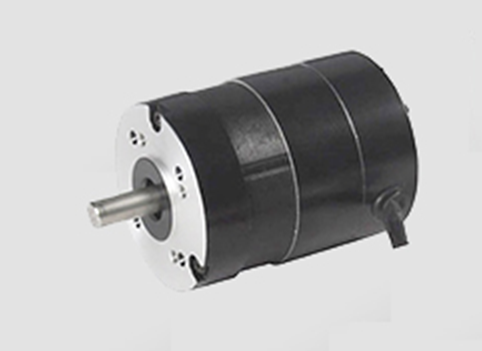

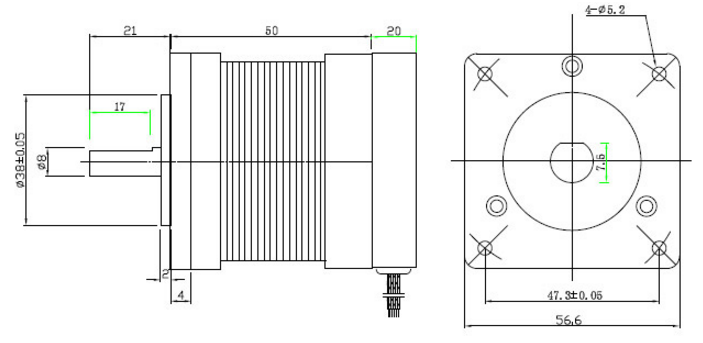

上图为客户定制的一款电机驱动一体机，用做卷绕用的，此款电机电压24V，持续电流2A，额定转速有3000转，功率50W，额定扭矩0.15NM，极数4，机身长70MM，轴径8MM，具体尺寸图如下：

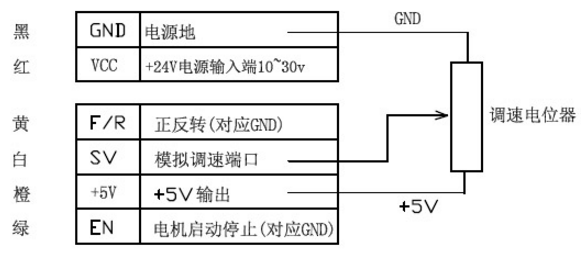

此电机驱动一体机，体积小，减少占用空间，适用于一些体积小巧的设备。那么这台无刷电机如何控制正反转，及调速和启停呢，原理图如下：

如图可以看出，黑线GND和白线SV和绿线EN可以外接电位器调速，

GND EN短接 控制电机的启停

GND F/R短接 控制电机正反转

联系方式：QQ:467102884  电话：13811070445（刘女士）
