时代超群交流伺服电机如何外部输入控制使能和方向(LP)
2018年3月8日

如果你购买的是时代超群以下产品,如何进行使能控制按照如下操作即可不用外接控制器的情况下,控制电机的启停,正反,及简单的电位器调速。


使能:PN003   更改成1   使得电机在锁机状态

方向信号:PN053    更改为18    使得CN2端子上的第7脚变成方向信号输入

控制模式:PN002    更改为 1    将控制模式变成速度模式

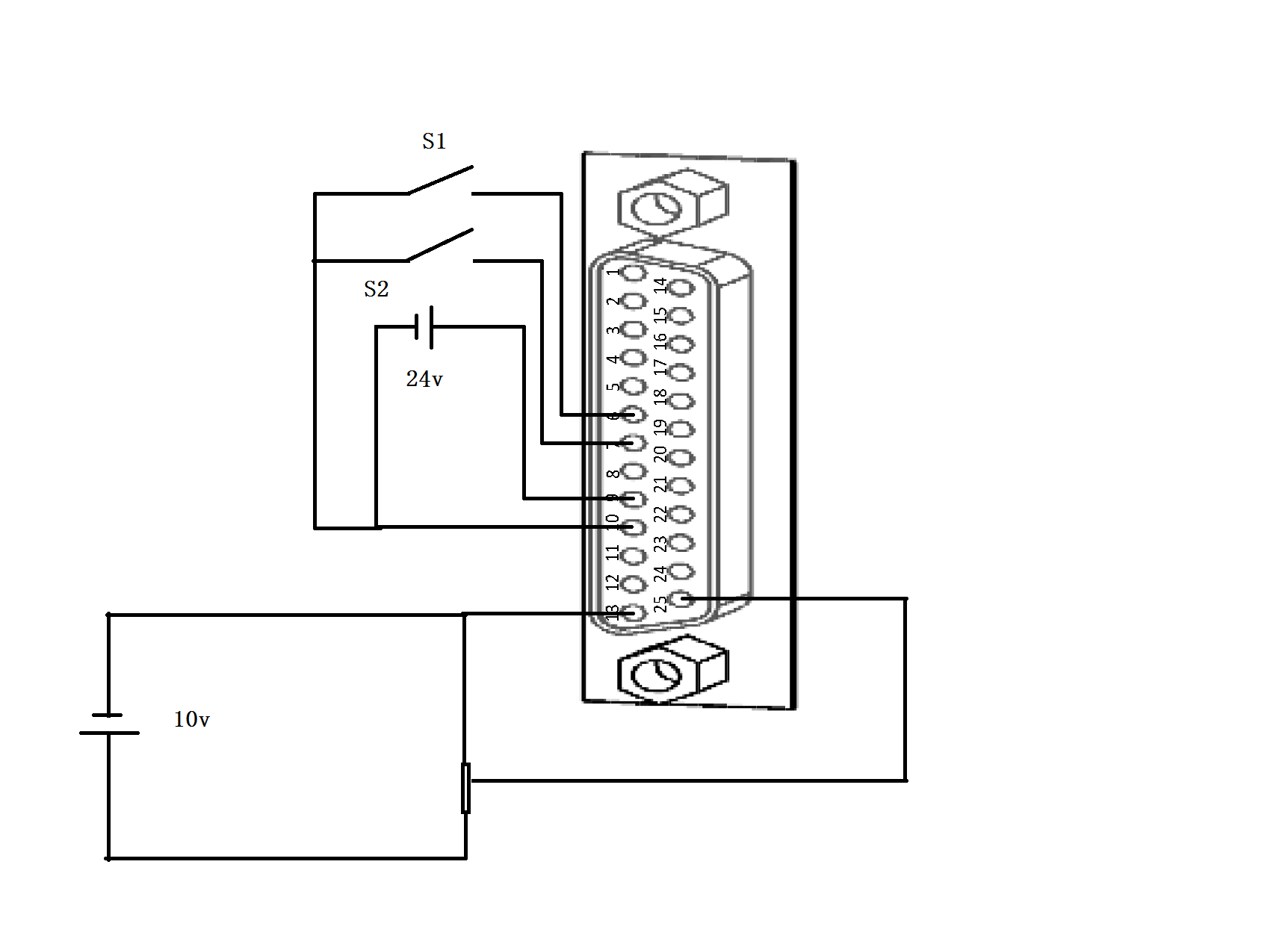

1、图中所示在9和10之间接了一个24V的电源,此电源为24V的信号电源,如果没有此电源,那么方向和使能信号将不起任何作用

2、模拟电压控制信号的最大电压值为10V。在第13脚为模拟电压地,第25脚接电压信号(通过调节电位器,来调节信号电压的大小)电位器的另一端接电压10V

3、在所有线都链接完毕后,供电,慢慢拧电位器是的电机慢慢旋转起来,此时S1闭合,电机缓慢停止,S2闭合电机改变方向

4在此过程中,经常会发现,当模拟电压最低的时候,电机任然在缓慢行走,此时更改PN161为10,PN162为-10即可

时代超群交流伺服电机选用高工作温度、高磁能积优质永磁材料;采用有限元法优化电磁参数设计;采用正弦波电流驱动,运行特性良好;被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好,单位重量和体积下,输出功率最高,更远远超过步进电机。多级结构的力矩波动小,功率从100W~10KW都可以做。。


DM系列驱动器采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。可增加串口功能,实现485通信功能

联系方式:QQ:467102884  电话:13811070445(刘女士)
