怎么解决步进/伺服电机控制器信号干扰问题(LP)
2018年3月10日



时代超群可编程自动化控制器是全新开发的单轴,双轴,三轴,四轴4种控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

  • 可编程控制器的应用领域

  • 数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统

  • 裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统

  • 位移台、一维控制平台、二维控制平台、三维控制平台

  • 螺纹机控制系统、锁螺丝机控制系统

  • 喷涂生产线控制系统、装配生产线控制系统、记米器控制系统

下边举例介绍一下如何处理来对抗信号干扰的问题。



CM36L控制器操作方便简洁,界面显示直观明了,具有较强的功能及稳定的性能,在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN,192×64分辨率,高对比度图形式液晶显示界面;采用符合中国特色的汉字指令形式编写零件程序;输入输出采用软件配置方式灵活设置。具有较高的性能,价格比。

对抗干扰可以从以下几点入手


1.控制器电源两组24V尽量隔离,(两个24V地不通,则隔离)(可选用二个单电源供点)或(一个双隔离电源供电)

2.隔离电源:保证白线24V地不接打的的情况下,黑线24V地接大地。(注:不隔离电源的话,不要黑线24V接大地)

3.开关电源220V:加隔离变压器,滤波器

4.给控制器(24V/24V),驱动器(24V)供电的电源加磁环

5.用屏蔽线

6.强弱电分开

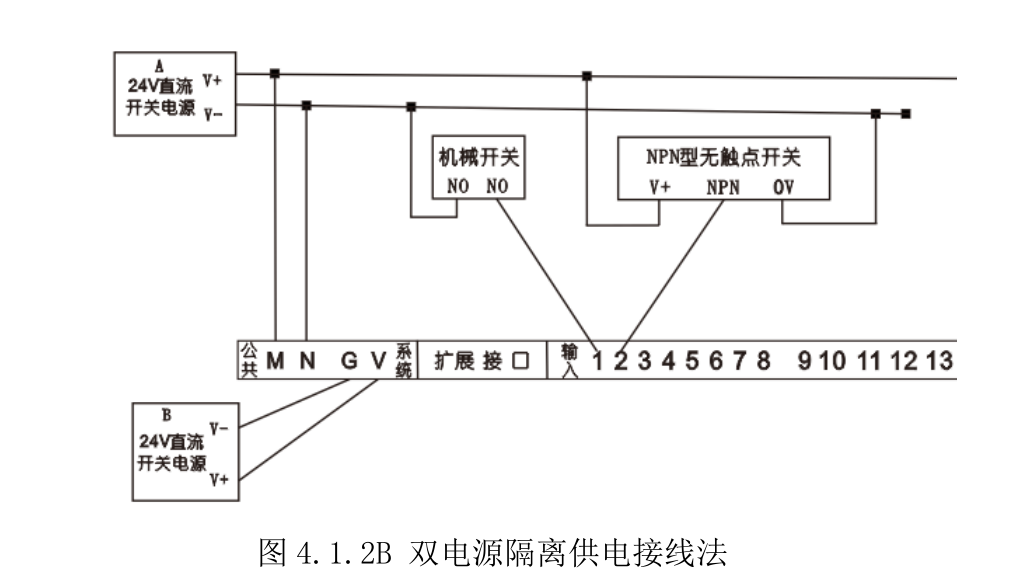

CM36控制器接线示意图如下:
