一款可控制导轨滑台以一定速度做往复运动的单轴可编程控制器(LP)
2018年3月15日


上图为客户订购的一套设备,主要是让一根有效1300的导轨,以让电机以一分钟100转的速度带动导轨做往复运动,根据客户的要求,我们为客户选择了一套步进控制系统,包括一根HBX系列双线导轨,一个2.8NM的步进电机,一款数字式驱动器和一款可外接限位功能的可编程控制器,限位采用的是8MM检测接近开关。

blob.png blob.png

接近开关的作用,是当滑块靠近接近开关检测距离内,给控制器一个信号来做反方向运动。所以,控制器需要外接限位功能的控制器,而且必须是可编程的,因为客户要设定移动的速度

联系方式:QQ:467102884  电话:13811070445(刘女士)

下面介绍一下具体的产品:


DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);最高输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。



时代超群供应的混合式两相步进电机57HBP112AL4-TFA三相混合式步进电机 步距角1.8°,扭矩2.8N.m,电流3A,机身高112MM,轴径Φ8MM,铣扁,出轴长21mm,采用永磁硅钢片造,低碳环护,力矩,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。广泛适用范围于激光、医疗、纺织、安防等行业。


ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。

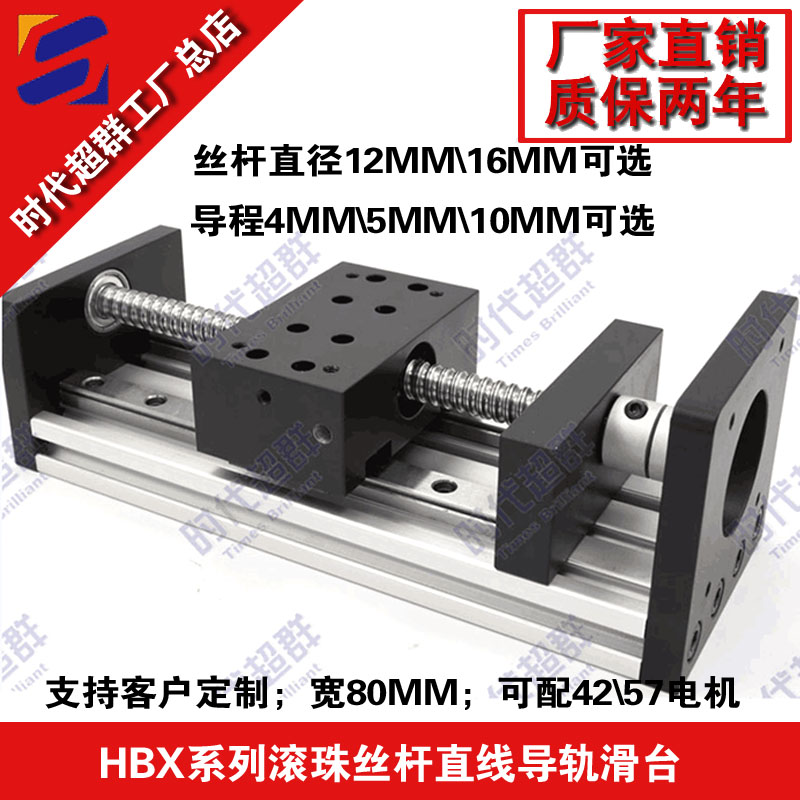

配套的时代超群HBX系列双线型滑台导轨滑块为50mm*80mm,水平最大载重100KG,垂直载重50KG,定位精度0.03MM,可以做到有效行程2米以内。规格:1204、1605、1610

1605是指滚珠丝杠直径16,05是指螺距,螺距就是电机360度(也就是一圈)走的毫米




联系方式:QQ:467102884  电话:13811070445(刘女士)
