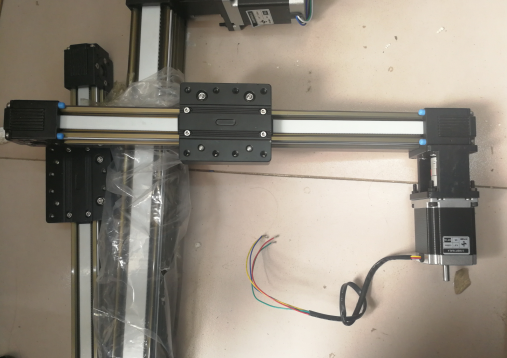

上图为时代超群DS45M75系列同步带直线导轨（可配42、57步进电机 60伺服电机）此系列同步带有效行程可做到50mm-3000mm，水平载重30kg.上图导轨为DS45M75C-300,有效行程300MM ，导程75MM 导轨宽45MM。客户要求搭配一款双出轴的57步进电机及数字式驱动器，可以电动控制，也可以在断电状态小外接手轮控制。

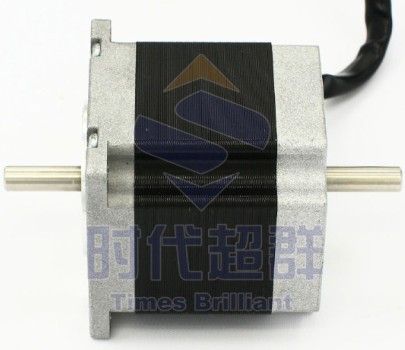

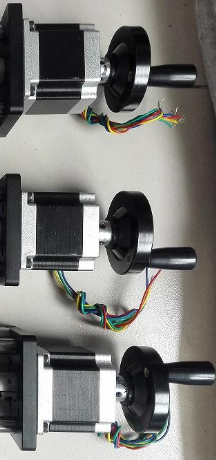

57HBP56AL4-DFA的双出轴步进电机步距角1.8°扭矩1.2NM，电流3A 止口38 孔距47 出轴长20\21、轴径8\8 扁\圆。电机加一个手轮。可以手动控制导轨的移动，也可用电机自动化控制。

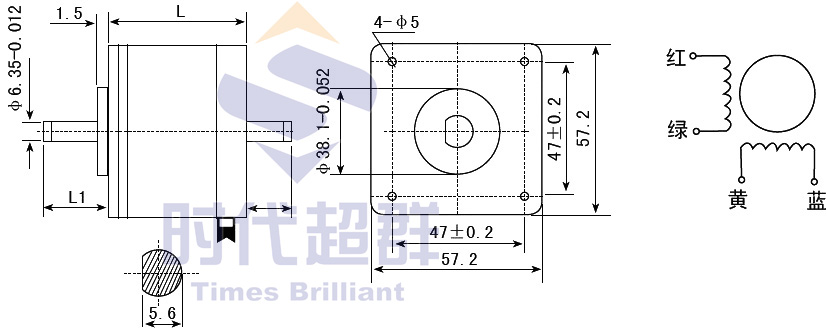

具体电机尺寸图如下：

搭配数字式驱动器ZD-2HD542特别适合大批量低成本用途，同时具有优越的性能。。此驱动器的细分多达十五种，SW4可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V； 适合于各种转速，尤其是高转速运转，噪音低，扭矩大，振动小，适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。

联系方式：QQ:467102884  电话：13811070445（刘女士）
