推荐限位控制57同步带导轨做高速往复运行套装(LP)
2018年4月4日



上图为客户定制一套同步带系统。采用的是时代超群45同步带导轨,配的事57HBP76AL4-TFA步进电机,一款数字式驱动器ZD-2HD542,一个24V-100W开关电源,一个DY-IS单轴可编程控制器。两个接近开关,接到控制器上用做限位,来控制导轨自动往复运行,控制器可编程控制导轨运行的不同速度。适合喷漆,焊机等不同的设备。


下面介绍一下具体的产品:



DS45M75系列同步带,可配42、57步进电机 60伺服电机此系列同步带有效行程可做到50mm-3000mm,水平载重20kg.同步带采用高刚度铝合金做机体;运行速度快,最大可到2000mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。


配57HBP76AL4-TK0两相混合式步进电机 步距角1.8°,扭矩1.5N.m,电流3A,机身高76MM,轴径Φ8MM,D轴,出轴长22mm,可配刹车。搭配精密星星减速机。广泛适用范围于激光、医疗、纺织、安防等行业。

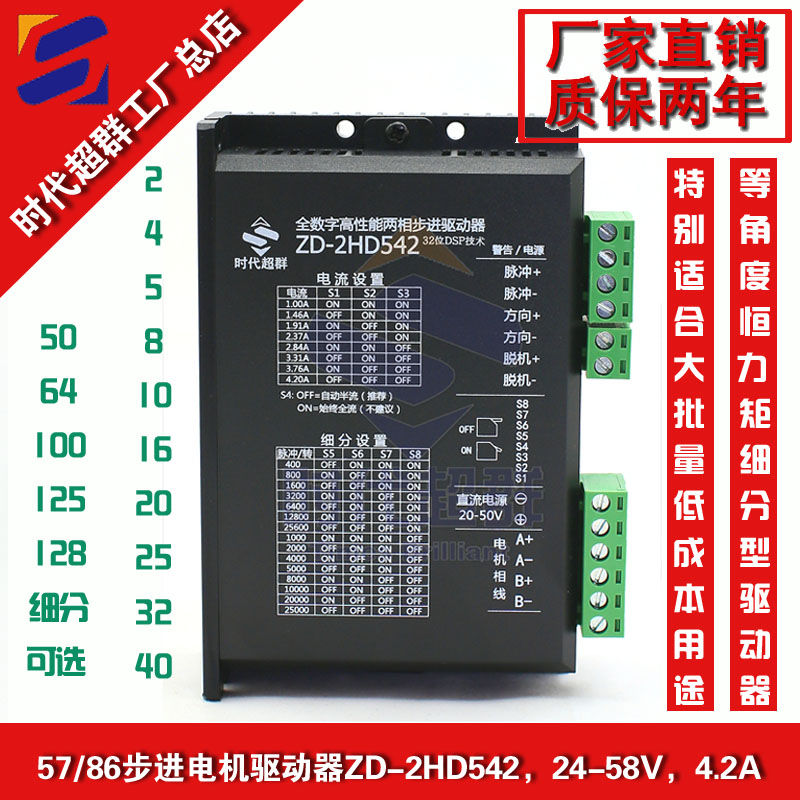

ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。


DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);****输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。

联系方式:QQ:467102884  电话:13811070445(刘女士)
