180系列交流伺服电机在三轴机床电气数控系统中的应用(LP)
2018年4月8日

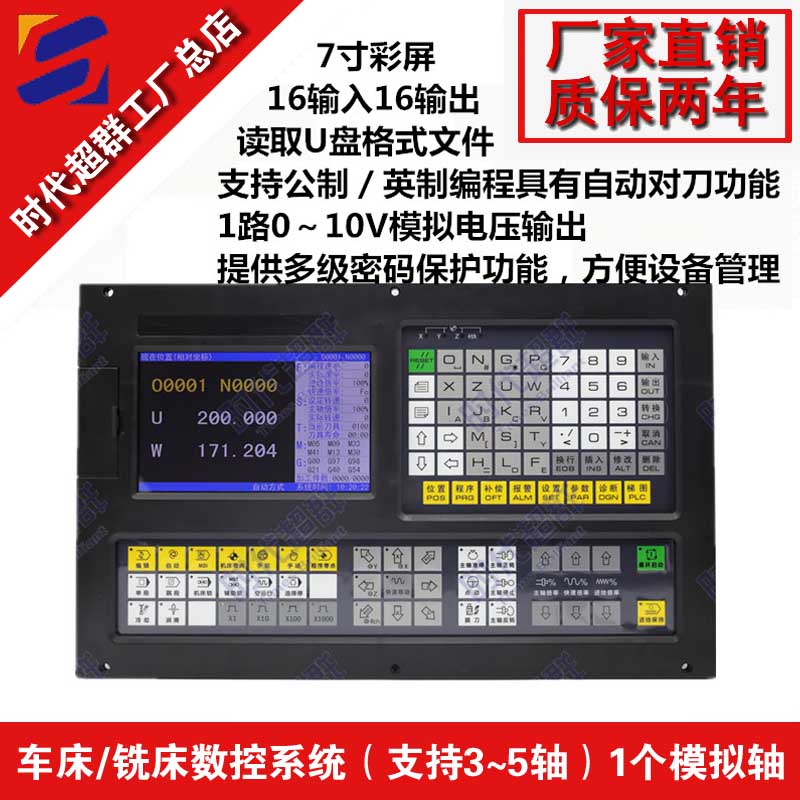

上图为客户订购的一款大功率伺服电机180AHA75015-SH3,电压380V,扭矩48NM,功率7.5KW,转速1500转,应用在数控机床加工领域,搭配的是时代超群数控CNC系统CX980T(如下)。此款能加配减速箱、令机械设备带来可靠的准确性及高扭力。配套驱动DM系列驱动器采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用进口TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。绝对高品质保证。默认不带串口。可增加串口功能,实现485通信功能。

180系列图纸:


推荐系列参数



数控机床是由机床数控系统(Numerical Control Systems of machine tools)、机械、电气控制、液压、气动、润滑、冷却等子系统(部件)构成的机电一体化产品,机床数控系统是数控机床的控制核心。


数控机床的工作原理:根据加工工艺要求编写加工程序(以下简称程序)并输入CNC,CNC 按加工程序向伺服(或步进)电机驱动单元发出运动控制代码,伺服(或步进)电机通过机械传动机构完成机床的进给运动;程序中的主轴起停、刀具选择、冷却、润滑等逻辑控制代码由CNC 传送给机床电气控制系统,由机床电气控制系统完成按钮、开关、指示灯、继电器、接触器等输入输出器件的控制。

机床电气控制通常采用可编程逻辑控制器(Programable Logic Controler 简称 PLC),PLC 具有体积小、应用方便、可靠性高等优点。



CX980TA可编程逻辑控制器可控制 3 个进给轴、1 个模拟主轴,1ms 高速插补,0.1μm 控制精度,显著提高了零件加工的效率、精度和表面质量。目前,主要用于机床电气数控系统。

控制轴数

* 控制轴数:3 轴(X、Z、Y)

* 联动轴数:3 轴

进给轴功能

* 最小输入增量:0.001mm(0.0001inch)和 0.0001mm(0.00001inch)可选

* 最小指令增量:0.001mm(0.0001inch)和 0.0001mm(0.00001inch)可选

* 最大行程:±99999999× 最小指令增量

* 快速移动速度:最高 60m/min

* 快速倍率:F0、25%、50%、100% 共四级实时修调

* 进给倍率:0 ~ 150% 共十六级实时修调

* 插补方式:直线插补、圆弧插补( 支持三点圆弧插补)、螺纹插补、刚性攻丝

* 自动倒角功能

螺纹功能

* 普通螺纹( 跟随主轴)/ 刚性螺纹

* 单头/ 多头公英制直螺纹、锥螺纹和端面螺纹,等螺距螺纹和变螺距螺纹

* 螺纹退尾长度、角度和速度特性可设定

* 螺纹螺距:0.01mm ~ 500mm 或0.06 牙/ 英寸~ 2540 牙/ 英寸

加减速功能

* 切削进给:前加减速直线型、前加减速S 型、后加减速直线型、后加减速指数型

* 快速移动:前加减速直线型、前加减速S 型、后加减速直线型、后加减速指数型

* 螺纹切削:直线式、指数式可选

* 加减速的起始速度、终止速度和加减速时间由参数设定

主轴功能

* 1 路0V ~ 10V 模拟电压输出,支持双主轴控制

* 1 路主轴编码器反馈,主轴编码器线数可设定(100p/r ~ 5000p/r)

* 编码器与主轴的传动比:(1 ~ 255):(1 ~ 255)

* 主轴转速:可由S 代码或PLC 信号给定,转速范围 0r/min ~ 9999r/min

* 主轴倍率:50% ~ 120% 共8 级实时修调

* 主轴恒线速控制

* 刚性攻丝

刀具功能

* 刀具长度补偿

* 刀尖半径补偿(C 型)

* 刀具磨损补偿

* 刀具寿命管理

* 对刀方式:定点对刀、试切对刀、回参考点对刀、自动对刀

* 刀偏执行方式:修改坐标方式、刀具移动方式

精度补偿

* 反向间隙补偿

* 记忆型螺距误差补偿

PLC 功能

* 两级PLC 程序,最多4700 步,第1 级程序刷新周期8ms

* PLC 程序通信下载

* 支持PLC 警告和PLC 报警

* 支持多PLC 程序(最多20 个),当前运行的PLC 程序可选择

* 基本I/O:16 输入/16 输出

人机界面

* 7.0 英寸宽屏 LCD,分辨率为800×480

* 中文、英文等多种语言显示

* 二维刀具轨迹显示

* 实时时钟

操作管理

* 操作方式:编辑、自动、录入、机床回零、手轮/ 单步、手动、程序回零

* 多级操作权限管理

* 报警日志

程序编辑

* 程序容量:56MB、400 个程序(含子程序、宏程序)

* 编辑功能:程序/ 程序段/ 字检索、修改、删除、复制、粘贴

* 程序格式:ISO 代码,支持语句式宏代码编程,支持相对坐标、绝对坐标和混合坐标编程

* 程序调用:支持带参数的宏程序调用,4 级子程序嵌套

通信功能

* RS232:零件程序、参数等文件双向传输,支持PLC 程序、系统软件串口升级

* USB:U 盘文件操作、U 盘文件直接加工,支持PLC 程序、系统软件U 盘升级

安全功能

* 紧急停止

* 硬件行程限位

* 软件行程检查

* 数据备份与恢复


联系方式:QQ:467102884  电话:13811070445(刘女士)
