可配57电机搭配使用的高性价比孔输出行星减速机(LP)
2018年4月9日


上图是时代超群最新推出的PX系列孔输出的行星减速机,回程间隙<16,可配86步进/80伺服/80无刷电机(可定制),键槽式输入,固定更牢固稳定,无间隙。孔输出行星减速机减速比 4 6 10 16 20 24 30 36 64 96 125 等都可加工!接特殊定制。孔输出的结构适用于各种特殊场合。形成孔对轴的衔接。


blob.png blob.png

时代超群行星减速器内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,实现高精度的硬齿面闭式传动;具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。

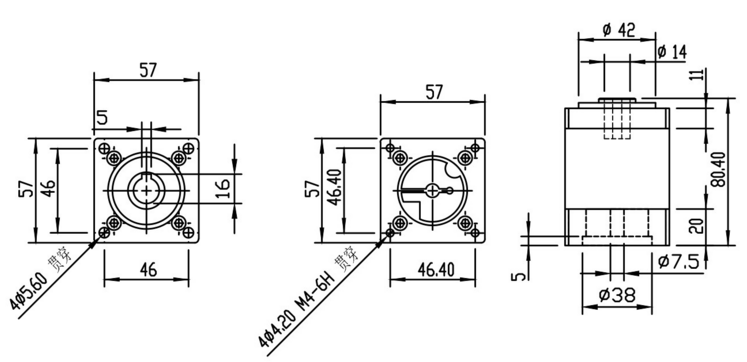

57孔输出减速机尺寸图如下:


可搭配时代超群57系列步进电机,电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩≤减速机能承受的额定扭矩

加入一款2.8NM步进电机配6速比减速机,输出经扭矩为

2.8*6*0.8=12.44nm≤15NM(减速机能承受的额定输出扭矩),因此可以输出大概13.44NM左右的力。当然实际应用时也要考虑


2.8NM电机57HBP112AL4-TFA, 步距角1.8° 扭矩2.8N.m,电流3A,机身高112MM,轴径Φ8MM,铣扁,出轴长22mm,广泛适用范围于激光、医疗、纺织、安防等行业。 配套驱动ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选

联系方式:QQ:467102884  电话:13811070445(刘女士)
