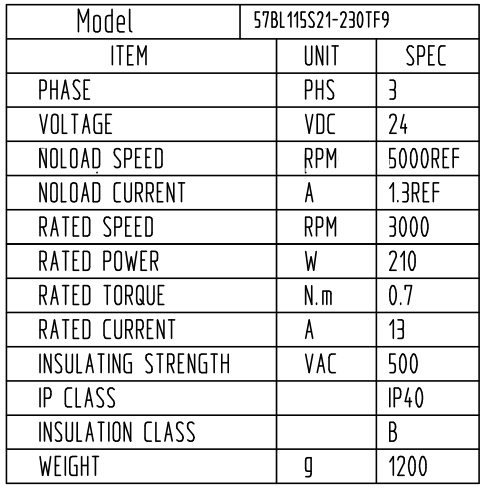

上图使用的是时代超群直流无刷电57BL115S21-230TF9,电机电压24V，功率210W，转速3000转，具体参数见下表，此款电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能。可用于抽油烟机、抽水机等家用器具，以及电控制器、发动机等汽车领域。应用范围非常广泛。
电机时序图如下：
产品尺寸图如下：
接线定义如下：

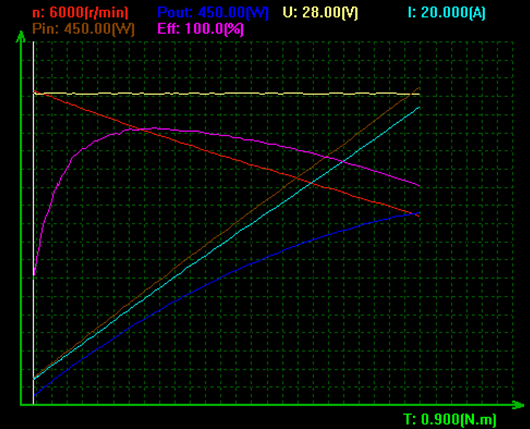

电机特性曲线图如下：

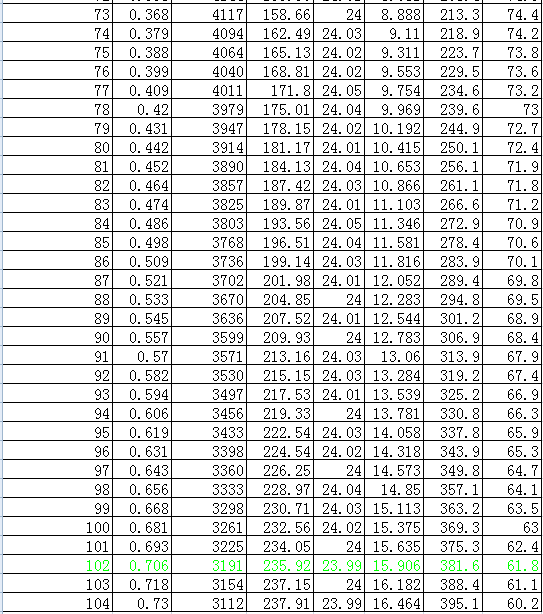

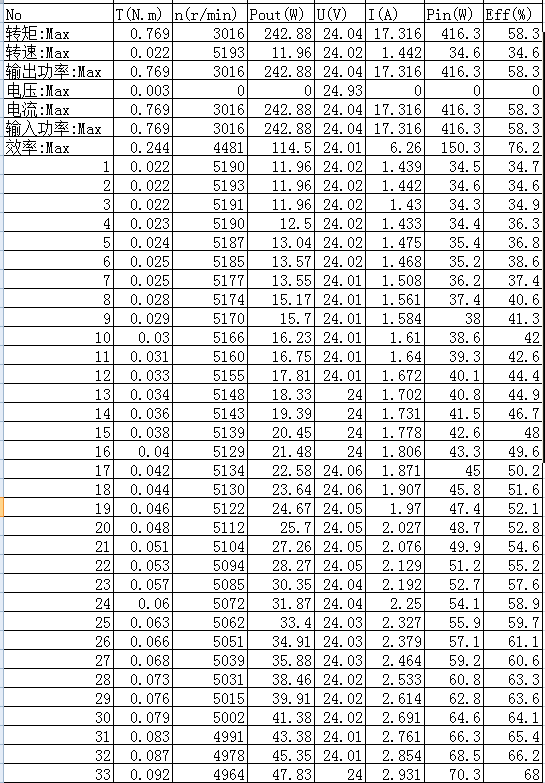

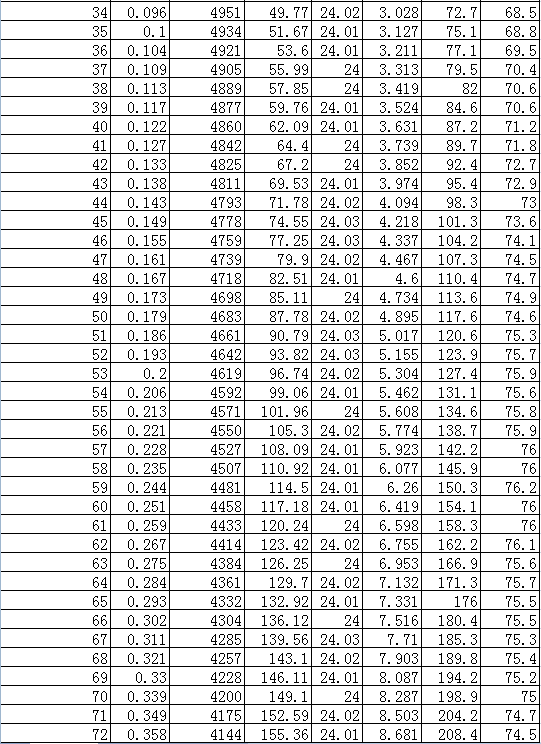

分析如下：
配套ZM-6615高性能无刷驱动器(控制器)是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。ZM-6615高集成度高可靠性无刷直流(BLDC)电机控制器；三相全桥，PWM斩波方式；闭环稳速，大负载时电机仍能保持转速；纯硬件设计，高速度，高抗干扰能力；周波限电流方式，保护更加精确快速；低发热，大功率。 主要功能 ·欠电压(≤18V)、过热(＞150℃)自动保护 ·堵转保护时间2-15秒可调 ·霍尔错误保护 ·输出限流线性可调：1-15A ·支持内置电位器、外接电位器、模拟电压和PWM调速 ·带有使能功能 ·带有速度反馈信号输出 ·带有EABS电子快速制动功能 ·具有缓启动功能，避免电流过冲，有效保护电机
联系方式：QQ:467102884 电话：13811070445（刘女士）
