上图为客户定制的一套XY直线同步带模组。有效行程3000MM，一个电机同时带动两根X轴同步带做同步运动。中间用光杆链接。另外Y轴于X轴方向用十字连接片链接。带一个60伺服电机。DS60M125C-300导轨型材宽60MM,电机转一圈移动125MM，有效形成为300MM，配有60/86伺服链接片，还可配57/86步进电机连接片。
DS60M125C系列同步带有效行程可做到50mm-3000mm，水平载重20kg.同步带采用高刚度铝合金做机体；运行速度快，****可到15米/秒；有效行程大，最长可做到3米；可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。
客户可以根据要求定做不同方向的出轴来满足模组的搭配

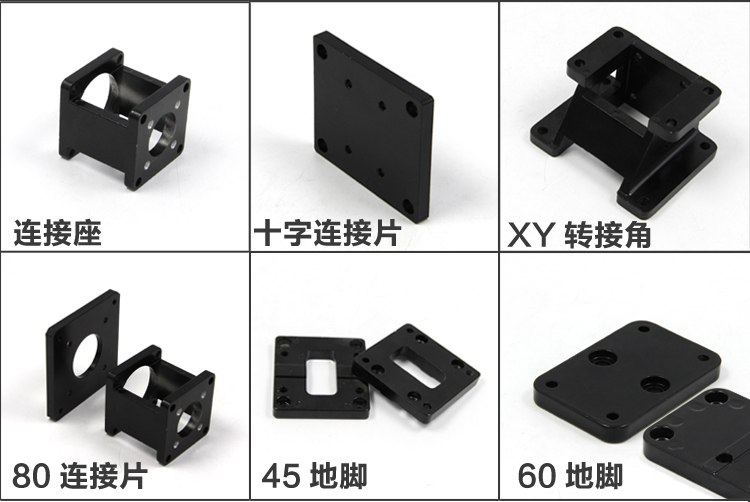

搭建模组的配件如下：
时代超群同步带导轨广泛应用于喷涂、点胶、焊接、贴片、切割、喷绘、搬运、多维机械手及其它各种需求直线传动行业。
