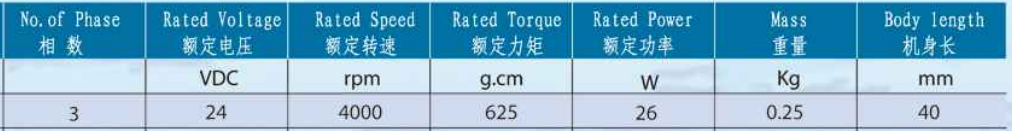

上图为客户定制的小型42直流无刷电机42BL40S02-240TR9，电压24V，功率26W，转速4000转，极对数为4对级，额定电流2.3A,电机采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料，性能可靠、磨损小、故障率低，寿命比有刷电机提高了约6倍. 具体参数如下：

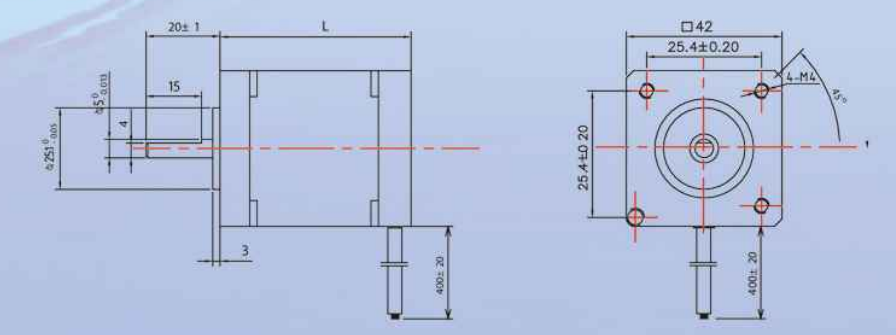

尺寸图如下：
接线定义如下：
那么如何给刹车电机搭配适当的驱动器呢？ 30W/24V=1.25A,选配的驱动电压要在电机电压范围内，电流要大于峰值电流，如果不知道峰值电流，通常为计算电流的1.5~2倍，2*1.25A=2.5A，那么选择一款24V 5A左右的控制器即可。
ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、发热低、可靠性高、寿命长、易于使用等特点。 产品的特点及功能： ·高集成度高可靠性无刷直流(BLDC)电机控制器 ·三相全桥，PWM斩波方式 ·闭环稳速，大负载时电机仍能保持转速 ·纯硬件设计，高速度，高抗干扰能力 ·周波限电流方式，保护更加精确快速 ·低发热，大功率 ·欠电压(≤13V)、过热(＞150℃)自动保护 ·堵转6秒自动保护 ·霍尔错误保护 ·输出限流线性可调：0.5-5A ·支持内置电位器、外接电位器、模拟电压和PWM调速 ·带有使能功能 ·具有缓启动功能，避免电流过冲，有效保护电机
联系方式：QQ:467102884 电话：13811070445（刘女士）
