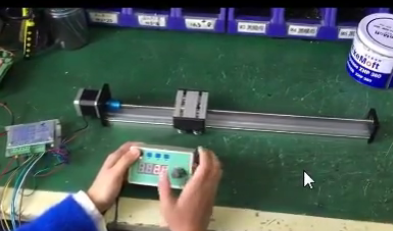

上图为时代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-1000转每分钟,方波，无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。还可以外接限位开关。来控制电机往复运动。

基础接线方式：

带限位款还会X1X2两个限位接口

在速度控制模式和往返模式下，X1,X2 限位有效，遇到会方向取反运行。

可以搭配丝杆传动方式

控制导轨运行的同事还能时时对导轨进行无极调速。适合不懂控制器编程的客户。对导轨进行往复控制的简单用户。

CBX0808梯形丝杆直线导轨 长度200mm 有效行程100mm 导程8mm 丝杆直径8mm 水平载重20Kg。42HBS48BL4-TF7两相混合式步进电机，机身高48MM，扭矩0.5N.m，电流1.7A，轴径Φ5MM，铣扁，轴长24mm，线长350MM，广泛适用范围于激光、医疗、纺织、安防等行业。

ZD-2HD542是时代超群采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128细分任选脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。脉冲信号电压为DC5-24V； 适合于各种转速，尤其是高转速运转，噪音低，扭矩大，振动小，适合于雕刻机、切割机、拉线机、喷涂机、绘图仪、各种数控机床、打标机、推杆机等各种小型自动化设备使用。

联系方式：QQ:467102884  电话：13811070445（刘女士）
