无需编程可用电位器调速控制器CS10-3限位如何接,如何使用?(LP)
2018年5月4日


今天介绍一下时代超群CS10-3控制器如何外接限位开关,来控制电机带动丝杆做往复运行,客户通常使用的限位开关有两用,一种是两根线的接触样式限位开关,另外一种是感应式限位开关,通常为三根线

基础接线方式:

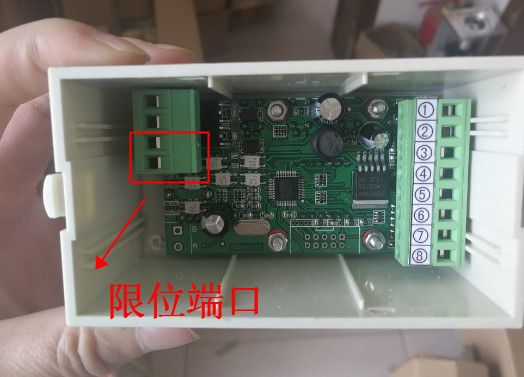

带限位款还会X1X2两个限位接口


下面介绍一下三根线的感应式限位如何接


三根线的接线接法:

粽色的是接电源的正极(1号端子),蓝色的是接电源的负极(2号端子),黑色的是接载(信号输出)(X1限位或X2限位)。

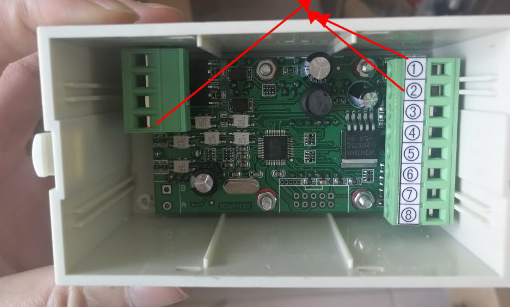

XI限位,接这三个口

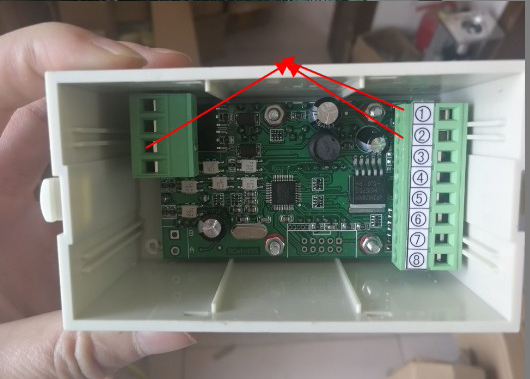

X2限位接这三个口

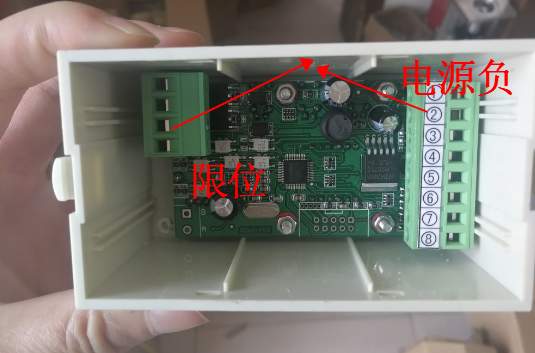

如果客户的是机械样式的限位,两根线的话,那么按照如下接


同理另外一个限位也就会接了。

具体操作设置


联系方式:QQ:467102884  电话:13811070445(刘女士)
